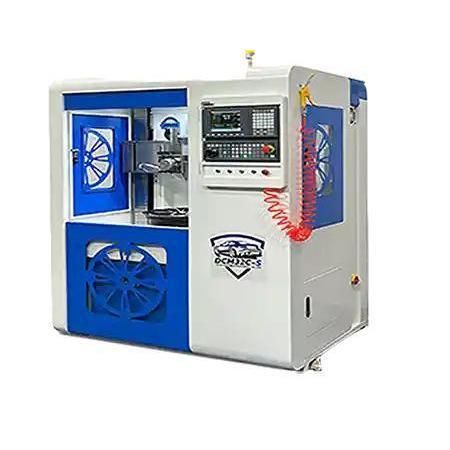

Tornio CNC DCM32C-S

verticaleper ruotaper ruota di alluminio

Panoramica del prodotto
Progettato per la riparazione e la rimodellatura precisa di cerchi in lega fino a 30" (circa 762 mm), il DCM32C-S è pensato per officine e centri di rigenerazione cerchi che richiedono restauri estetici e dimensionali ripetibili. La macchina integra il bloccaggio specifico per cerchi, una sonda ad alta precisione e la piattaforma CNC Syntec 6TA-E per risultati costanti.

Dettagli del modello

• Serie modello: DCM32C-S Series
• Dimensione max di lavorazione: 30"
• Profondità max di lavorazione: 400 mm
• Piattaforma di controllo: Syntec 6TA-E

Caratteristiche principali

• Layout verticale specifico per cerchi: Bloccaggio sicuro e stabile con accesso ottimizzato per il ripristino di superfici con precisione.
• Bloccaggio utensile one-touch: Semplifica e velocizza i cambi utensile e le operazioni di set-up.
• Commutazione automatica della sonda: Sonda in rubino 0,001 mm integrata per rilevamento profilo accurato e traiettorie di taglio precise.
• Sistema CNC integrato: Syntec 6TA-E garantisce funzionamento affidabile e programmazione intuitiva.
• Strumenti di calibrazione integrati: Procedure automatiche di rilevamento e calibrazione per semplificare il flusso di lavoro di riparazione.

Configurazioni consigliate

• Interfaccia touchscreen digitale: Migliora l'interazione operatore e la velocità di programmazione per regolazioni rapide.
• Carter di protezione completo: Aumenta la sicurezza dell'operatore e contiene i trucioli durante la lavorazione.
• Sistema di lubrificazione automatico: Garantisce lubrificazione costante dei componenti mobili per prolungare la vita della macchina.
• Kit di bloccaggio specifico per cerchi: Permette il fissaggio sicuro di diverse misure di cerchi in lega per evitare slittamenti durante la lavorazione.
• Lampada LED di ispezione ausiliaria: Migliora la visibilità per la sonda manuale e l'ispezione finale.

Funzionamento
La macchina acquisisce il profilo del cerchio tramite un metodo automatizzato di sondaggio o scansione e poi esegue tornitura/levigatura controllata da CNC per rigenerare le superfici danneggiate con tagli di precisione, ottenendo risultati uniformi e levigati.

Caso applicativo

• Uso: Ripristino di cerchi in lega con danni estetici fino a 30" di diametro.
• Configurazione: DCM32C-S con sonda in rubino, controller Syntec e sistema di bloccaggio per cerchi.
• Risultati (riportati): Tolleranza di concentricità ≤ 0,01 mm; tasso di corrispondenza della finitura estetica: 98%+; produttività: fino a 10 cerchi per turno.

Capacità tipiche di riparazione

• Ripara graffi superficiali, ammaccature e deformazioni minori; esegue rinnovamento della superficie e lucidatura per ripristinare aspetto e precisione dimensionale.

Specifiche tecniche

• Denominazione commerciale: DCM32C-S
• Dimensione max di lavorazione: 30" (circa 762 mm)
• Profondità max di lavorazione: 400 mm
• Sistema di controllo: Syntec 6TA-E
• Sonda: sonda in rubino 0,001 mm (commutazione automatica)
• Bloccaggio utensile one-touch
• Calibrazione integrata e strumenti di rilevamento automatico
• Bloccaggio e configurazione verticali specifici per cerchi per un'operazione sicura e stabile
• Ripetibilità tipica / concentricità riportata: ≤ 0,01 mm
• Produttività tipica (riportata): fino a 10 cerchi per turno
