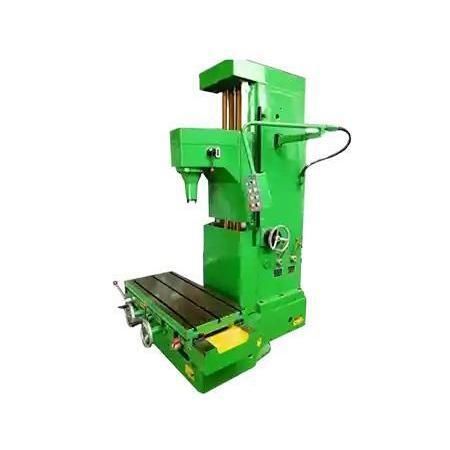

Alesatrice orizzontale T8018A

per l'industria automobilisticaper l'industria navaleper il settore energetico

Panoramica
Il T8018A è una macchina per alesatura fine dei cilindri, progettata per garantire elevata circolarità e precisione di finitura degli alesaggi interni. Con un campo di lavoro di Ø 30–180 mm e una profondità massima di 450 mm è adatta a diversi blocchi motore benzina e diesel per applicazioni automotive, nautiche e gruppi elettrogeni.

Capacità principali

• Diametro di lavorazione: 30–180 mm
• Profondità massima di alesatura: 450 mm
• Avanzamento mandrino (selezionabile): 0,05 / 0,10 / 0,20 mm/giro
• Velocità di rotazione del mandrino: variabile in continuo

Caratteristiche chiave

• Ampia gamma di diametri (30–180 mm): Supporta blocchi motore compatti e di grandi dimensioni, in linea e a V.
• Controllo avanzamento a passi sottili: Tre impostazioni selezionabili per alesatura di finitura precisa.
• Base e gruppo mandrino pesanti: Riduce le vibrazioni e mantiene l'allineamento durante alesature profonde.
• Testa di alesatura a regolazione rapida: Riduce i tempi di set-up tra diametri differenti.
• Fermo di profondità e comparatori: Garantisccono l'allineamento multi-cilindro e la ripetibilità della profondità di finitura.

Configurazioni consigliate

• Kit di centraggio per concentricità precisa
• Comparatore a base magnetica per misurare conicità, circularità e deviazione assiale
• Gabbie di bloccaggio regolabili per cambio rapido tra blocchi in linea e a V
• Set di hones per finitura superficiale per la lucidatura finale e controllo della ritenzione dell'olio
• Spray refrigerante o soffiatori per trucioli per mantenere pulita l'area di taglio

Caso applicativo

• Cliente: Officina di ricostruzione motori (esempio)
• Uso: Alesatura di blocchi diesel 4 cilindri per pistoni sovradimensionati
• Configurazione: T8018A con basamento di centraggio di precisione e attacco per hone
• Risultati: Scostamento diametro < ±0,01 mm; Finitura Ra 0,8–1,2 µm; alesaggi pronti per pistone
• Feedback: Finitura affidabile che spesso elimina la necessità di hone secondario

Specifiche del prodotto

• Modello: T8018A
• Diametro di lavorazione: 30–180 mm
• Profondità massima di alesatura: 450 mm
• Velocità di rotazione del mandrino: variabile in continuo (g/min)
• Avanzamento mandrino: 0,05 / 0,10 / 0,20 mm/giro
• Potenza di lavorazione: 3,75 kW
• Dimensioni complessive (L x P x H): 2000 x 1235 x 1920 mm
• Dimensioni imballo (L x P x H): 1400 x 1400 x 2250 mm
• Peso netto / lordo: 2000 kg / 2200 kg
• Progettata per ottenere elevata circolarità e precisione di finitura sugli alesaggi interni dei blocchi cilindri

Accessori e materiali di consumo consigliati

• Attacchi per hone e set di hones di finitura
• Kit di centraggio e allineamento
• Comparatori a base magnetica e strumenti di misura
• Gabbie regolabili e dispositivi di bloccaggio su misura
