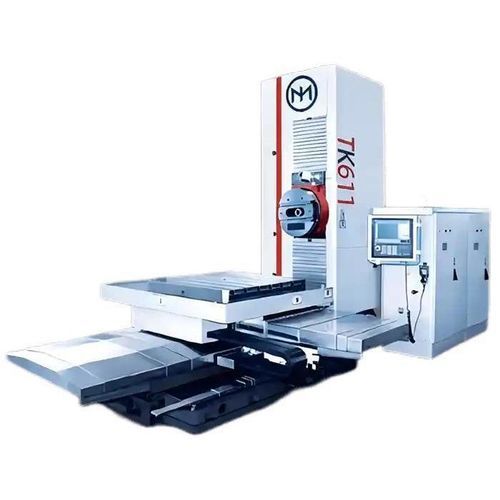

Alesatrice-fresatrice CNC TK6111

orizzontaletipo tavola3 assi

Panoramica
La TK6113 è una macchina CNC orizzontale per alesatura e fresatura che combina coppia elevata, rigidità ed efficienza per alesature profonde, fresatura pesante e lavorazioni multifaccia di grandi componenti strutturali. Supporta il controllo CNC su 3 assi con soluzioni opzionali di indicizzazione/rotazione per operazioni multifaccia complesse.

Dettagli principali del modello

• Dimensioni tavola: 1400×1600 mm
• Diametro mandrino: φ130 mm
• Corsa X/Y/Z: 2000/2000/2000 mm (configurazione tipica)
• Carico tavola: 8 T

Caratteristiche principali

• Mandrino di grande diametro Ø130 mm: coppia e rigidità maggiori per alesature profonde e fresatura pesante.
• Controllo CNC 3 assi completo (X/Y/Z fino a 2000 mm): posizionamento preciso e lavorazioni su traiettorie complesse per componenti di grandi dimensioni.
• Tavola con portata 8 T e indicizzazione 360° (opzionale): supporta lavorazioni multifaccia e la lavorazione rotativa di pezzi a scatola o irregolari.
• Testa mandrino con trasmissione a ingranaggi: coppia costante a basse velocità per alesature profonde e uso di utensili di grandi dimensioni.
• Guide lineari ad alta precisione e viti a ricircolo di sfere: mantengono ripetibilità, minimizzano gioco e assicurano stabilità termica nel tempo.

Configurazioni consigliate

• Tavola rotante CNC 4° asse: consente lavorazioni multifaccia senza riposizionare il pezzo.
• Testa di fresatura ad angolo retto: per lavorazioni di cavità interne o pareti laterali.
• Estensione piastra di base: per componenti extra-large oltre la dimensione standard della tavola.
• Coolant Through Spindle (CTS): supporta alesature profonde e raffreddamento dell'utensile.
• Sistema di sonda Renishaw: allineamento automatico del pezzo e rilevamento lunghezza utensile.

Caso applicativo

• Cliente: produttore di macchinari pesanti – Sud-est asiatico.
• Uso: alesatura e fresatura delle carcasse del cambio di turbine eoliche.
• Configurazione: TK6113 con tavola rotante CNC e sistema CTS.
• Risultati: tolleranza finale di alesatura ≤ ±0,015 mm su 1200 mm di profondità; quattro superfici lavorate in una sola staffa usando la tavola rotante; migliorata rigidità, automazione e riduzione dei tempi ciclo.

Specifiche prodotto (tabella)
Parameter | Unit | TK6113
Table size | mm | 1400×1600
Spindle dia. | mm | φ130
X Travel | mm | 1800-2000
Y Travel | mm | 1600-2000
Z Travel | mm | 1200-2000
W Travel | mm | 800
B Travel | | CNC rotary
T slot | mm | 22×125
Table loading | T | 8
CNC controller | | SIEMENS B28D or FANUC OI MD
Axis quantity | | X/Y/Z/W(U)
Spindle taper | | BT50(P50T-1)
Spindle speed | rpm | 2-2000 rpm
Main motor power/torque | kW / Nm | 30 kW (2200 Nm)
Max. boring/drilling dia. | mm | φ300/80
Max. axial feeding force on spindle | mm/min | 23000
X/Y/Z Rapid traverse | mm/min | 3000
X/Y/Z Feeding Speed | mm/min | 5-2000
W axis Feeding speed | mm/min | 5-2000
W axis Rapid traverse | mm/min | 2000
Radial stroke of facing head tool holder | mm | 200
Facing head speed | rpm | 2-125
Max. machining dia. of facing head tool holder | mm | φ800 (Optional)
Max. permitted torque of facing head | Nm | 2600 (Optional)
Feeding speed of facing head | mm/min | 0.2-500 (Optional)
Rapid traverse of facing head tool holder | mm/min | 1000 (Optional)
X/Y/Z Positioning accuracy (GB/T17421.2-2000) | mm | 0.03 / 0.03 / 0.03
W axis Positioning accuracy (GB/T17421.2-2000) | mm | 0.03
B axis Positioning accuracy | | 0.08
X/Y/Z/W Repeated accuracy (GB/T17421.2-2000) | mm | 0.015 / 0.015 / 0.015 / 0.015
B axis Repeated accuracy | | 4*90° ±6"
Machine sizes | m | 6.5×4.2×3.9
Machine weight | T | 32

Specifiche tecniche

• Modello: TK6113
• Produttore: MINNUO
• Dimensioni tavola: 1400×1600 mm
• Diametro mandrino: φ130 mm, cono BT50
• Corsa X/Y/Z: fino a 2000 / fino a 2000 / fino a 2000 mm (range specifici per modello indicati in tabella)
• Corsa asse W: 800 mm
• Capacità di carico tavola: 8 T (max)
• Velocità mandrino: 2–2000 rpm
• Motore principale: 30 kW (2200 Nm)
• Diametro max alesatura/foratura: φ300 / 80 mm
• Rapido X/Y/Z: 3000 mm/min
• Gamma di avanzamento X/Y/Z: 5–2000 mm/min
• Precisione di posizionamento X/Y/Z: circa 0,03 mm; ripetibilità: 0,015 mm
• Opzioni controllore CNC: SIEMENS B28D o FANUC OI MD
• Moduli opzionali: tavola rotante CNC (indicizzazione), CTS (Coolant Through Spindle), tavola 4° asse, testa a 90°, sonda Renishaw
