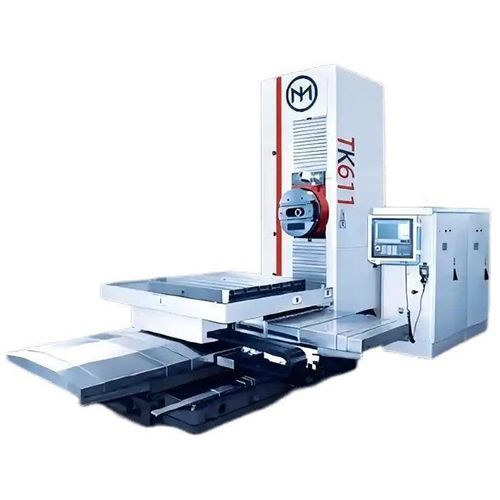

Alesatrice-fresatrice CNC TK6113

orizzontalea tavola girevole3 assi

Panoramica prodotto
La fresatrice e alesatrice orizzontale CNC TK6113 combina elevata coppia, rigidità ed efficienza, eccellendo nella lavorazione di componenti complessi grazie al controllo multi-asse e alle capacità 3D.

Punti salienti

• Tavola 1400×1600 mm · Mandrino Ø130 mm · Corse X/Y/Z: 2000/2000/2000 mm · Portata massima tavola: 8 T

Caratteristiche principali

• Mandrino di grande diametro Ø130 mm: garantisce maggiore coppia e rigidità per alesatura profonda e fresatura gravosa.
• Controllo CNC a 3 assi completo (X/Y/Z: 2000 mm): assicura posizionamento preciso e lavorazione di percorsi complessi per componenti di grandi dimensioni.
• Tavola da 8 T con indicizzazione 360° (opzionale): supporta lavorazioni multi-faccia e lavorazioni rotazionali di pezzi a cassa o irregolari.
• Testa mandrino ad ingranaggi: assicura coppia costante a basse velocità per forature profonde e impiego di frese di grande diametro.
• Guide lineari ad alta precisione e viti a ricircolo di sfere: mantengono ripetibilità, minimizzano gioco e garantiscono stabilità termica nel tempo.

Configurazioni consigliate

• Tavola rotante 4° asse (CNC): permette lavorazioni multi-faccia senza riposizionare il pezzo.
• Testa di fresatura angolare: ideale per cavità interne o pareti laterali.
• Estensione piastra di fondazione: per componenti extra-large oltre la tavola standard.
• Refrigerazione attraverso il mandrino (CTS): supporta alesature profonde e raffreddamento utensile.
• Sistema di tastatura Renishaw: allineamento automatico del pezzo e rilevamento lunghezza utensile.

Caso applicativo

• Cliente: produttore di macchinari pesanti – Sud-est asiatico.
• Uso: alesatura e fresatura delle carcasse dei riduttori per turbine eoliche.
• Configurazione: TK6113 con tavola rotante CNC e sistema CTS.
• Risultati: tolleranza finale di alesatura ≤ ±0,015 mm su 1200 mm di profondità; quattro superfici lavorate in un'unica battuta grazie alla tavola rotante; elevata rigidità e automazione hanno ridotto tempi ciclo e set-up.

Specifiche prodotto (parametri selezionati per TK6113)
DIMENSIONE TAVOLA: 1400×1600
DIAMETRO MANDRINO: Ø130
CORSA X: 1800-2000 mm
CORSA Y: 1600-2000 mm
CORSA Z: 1200-2000 mm
CORSA W: 800 mm
CORSA B: rotativa CNC
FESSURA T: 22×125 mm
CARICO TAVOLA: 8 T
CONTROLLO CNC: SIEMENS B28D o FANUC OI MD
NUMERO ASSI: X/Y/Z/W(U)
CONO MANDRINO: BT50 (P50T-1)
VELOCITÀ MANDRINO: 2-2000 rpm
POTENZA MOTORE PRINCIPALE / COPPIA: 30 kW (2200 Nm)
Ø MAX ALESATURA/TRAPANO: Ø300 / 80 mm
FORZA MASSIMA DI AVANZAMENTO ASSIALE SUL MANDRINO: 23000
TRAVERSA RAPIDA X/Y/Z: 3000 mm/min
VELOCITÀ DI AVANZAMENTO X/Y/Z: 5-2000 mm/min
VELOCITÀ DI AVANZAMENTO ASSE W: 5-2000 mm/min
TRAVERSA RAPIDA ASSE W: 2000 mm/min
CORSO RADIALE PORTAUTENSILE TESTA FRONTALE: 200 mm
VELOCITÀ TESTA FRONTALE: 2-125 rpm
Ø MAX LAVORABILE PORTAUTENSILE TESTA FRONTALE: Ø800 (Opzionale)
COPPIA MASSIMA CONSENTITA TESTA FRONTALE: 2600 Nm (Opzionale)
VELOCITÀ DI AVANZAMENTO TESTA FRONTALE: 0.2-500 mm/min (Opzionale)
TRAVERSA RAPIDA PORTAUTENSILE TESTA FRONTALE: 1000 mm/min (Opzionale)
PRECISIONE POSIZIONAMENTO X/Y/Z (GB/T17421.2-2000): 0.03/0.03/0.03 mm
PRECISIONE POSIZIONAMENTO ASSE W (GB/T17421.2-2000): 0.03 mm
PRECISIONE POSIZIONAMENTO ASSE B: 0.08°
RIPETIBILITÀ X/Y/Z/W (GB/T17421.2-2000): 0.015/0.015/0.015/0.015 mm
RIPETIBILITÀ ASSE B: 4*90° ±6″
DIMENSIONI MACCHINA (circ.): 6.5×4.2×3.9 m
PESO MACCHINA: 32 T

Specifiche tecniche

• Modello: TK6113
• Dimensione tavola: 1400×1600 mm
• Diametro mandrino: Ø130 mm (testa ad ingranaggi)
• Corse (X/Y/Z): 2000/2000/2000 mm (range nominale)
• Carico max tavola: 8 tonnellate
• Controllo: SIEMENS B28D o FANUC OI MD
• Cono mandrino: BT50
• Motore principale: 30 kW (2200 Nm)
• Applicazioni tipiche: alesatura di grandi strutture, fresatura gravosa, lavorazione multi-faccia
