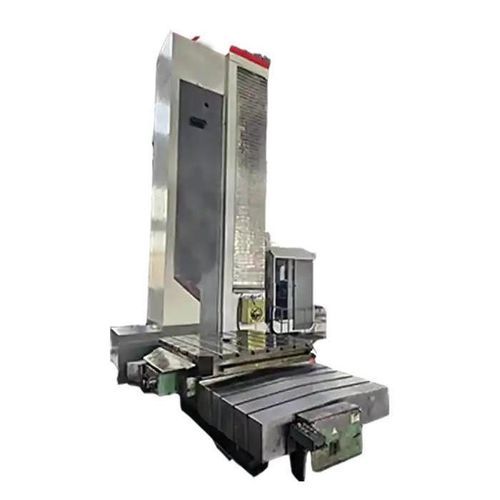

Alesatrice-fresatrice CNC TK6920A

orizzontaleda pavimentoper pezzi di grandi dimensioni

Panoramica del prodotto
Il TK6920A è una macchina CNC per alesatura e fresatura su basamento ad alta capacità della serie TK, progettata per operazioni su pezzi sovradimensionati e pesanti come tornitura, sbavatura e scanalatura. Dotata di un mandrino rigido con supporto a tre punti, garantisce elevata resistenza alle vibrazioni e stabilità di taglio sia in sgrossatura che in finitura.

Caratteristiche principali

• Supporto diametro fino a φ3000 mm per pezzi sovradimensionati
• Supporto mandrino a tre punti per alta rigidità e precisione durante tagli profondi
• Adatta sia a sgrossatura che a finitura di precisione
• Sistema di lubrificazione forzata per ridurre l'usura termica e prolungare la vita utile
• Progettazione efficiente di evacuazione trucioli per migliorare il flusso produttivo e ridurre i tempi morti
• Programmabile CNC per percorsi complessi e lavorazioni multi-superficie

Dati principali della macchina (per modello)

• Diametro massimo sopra il basamento: 1250 / 1600 / 2000 / 2500 / 3000 mm
• Diametro massimo sopra il carrello portautensili: 800 / 1250 / 1600 / 2000 / 2500 mm
• Peso massimo del pezzo: 2 / 3 T
• Lunghezza massima del pezzo: 500 / 750 mm

Configurazioni raccomandate

• Torretta utensili automatica: permette cambio rapido tra utensili di sgrossatura e finitura
• Supporto fisso idraulico: stabilizza pezzi cilindrici lunghi o pesanti durante la lavorazione
• Contropunta programmabile: fornisce supporto aggiuntivo per componenti tipo albero
• Motore mandrino ad alto torque: eroga potenza costante a basse velocità per tagli gravosi
• Nastro convogliatore trucioli robusto: ottimizza il flusso dei trucioli e la pulizia della macchina
• Protezione operatore: assicura sicurezza durante la lavorazione di pezzi di grandi dimensioni

Caso applicativo

• Cliente: produttore di mozzi per turbine eoliche (Spagna)
• Uso: alesatura e rasatura di mozzi in acciaio fuso di grande diametro per rotori eolici
• Allestimento: TK6920A dotato di contropunta idraulica, convogliatore trucioli e sistema refrigerante potenziato
• Risultati: tolleranza dimensionale ±0,02 mm su Ø 2,4 m; lavorazione continua 12+ ore per allestimento; efficienza di cambio utensile migliorata di ~40%; cliente ha rilevato maggiore velocità e finitura superficiale migliorata su fusioni pesanti

Prestazioni e precisione

• Precisione di posizionamento: tipicamente entro ±0,01–0,02 mm (a seconda di configurazione e utensileria)
• Ripetibilità: tipicamente ±0,008 mm
• Rugosità superficiale raggiungibile: Ra 0,8–1,6 μm (a seconda del sistema di taglio e utensili)

Caratteristiche tecniche

• Modello: TK6920A (serie TK)
• Struttura del mandrino a supporto triplo per alta rigidità
• Configurazioni di grande diametro: fino a φ3000 mm
• Capacità pezzo: fino a 2–3 tonnellate (a seconda della variante)
• Opzioni lunghezza pezzo max: 500 mm o 750 mm
• Sistema di lubrificazione forzata per minimizzare l'usura termica
• Design efficiente di evacuazione trucioli
• Controllo CNC per lavorazioni multi-superficie complesse
• Tolleranze tipiche ottenibili: posizionamento ±0,01–0,02 mm; ripetibilità ±0,008 mm; rugosità Ra 0,8–1,6 μm
