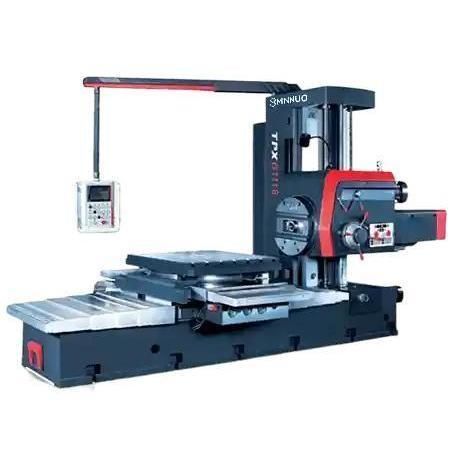

Alesatrice orizzontale TPX6111B/2

a colonna3 assi4 assi

Nome prodotto
Alesatrice a colonna singola per maschere di coordinate TPX6111B/2

Aperçu
La TPX6111B/2 è un'alesatrice digitale a colonna singola progettata per alesature di precisione e lavorazioni di fori basate su coordinate. È dotata di un albero di alesatura φ110 mm, coppia massima del mandrino 1225 N·m e di un tavolo rigido 1100×960 mm con portata fino a 2500 kg, permettendo forature multi-posizione ripetitive, smussi, fresature di superfici piane e altre lavorazioni coordinate.

Dettagli principali

• Diametro albero di alesatura: 110 mm
• Coppia max. mandrino: 1225 N·m
• Dimensioni tavolo: 1100×960 mm
• Portata max. tavolo: 2500 kg

Caratteristiche chiave

• Albero φ110 mm, elevata coppia (1225 N·m): Idoneo per alesature profonde e finiture di grandi diametri con coppia costante.
• Posizionamento digitale (compatibile DRO): Garantisce la precisione delle coordinate per pezzi a geometria complessa.
• Tavolo robusto (1100×960 mm, 2,5 t): Accoglie assiemi medio-pesanti come carter, dime e attrezzature.
• Modalità di lavorazione flessibili: Alesatura, fresatura, sbavatura di appoggi, foratura e filettatura.
• Colonna e sistema di avanzamento rigidi: Mantengono stabilità e precisione geometrica durante cicli lunghi.

Configurazioni consigliate

• Sistema DRO (3 o 4 assi): Per alesature coordinate accurate e riallineamenti.
• Attacco testa di faccia: Per lavorare facce di flange e spalle gradinate.
• Testa di fresatura angolare: Per aperture laterali e lavorazioni non assiali.
• Presetter utensili / kit probe: Accelera gli allestimenti e assicura profondità e posizione dell'alesatura.
• Set aste di alesatura estese: Per tasche profonde e fori con alto rapporto d'aspetto.

Caso applicativo

• Cliente: Riparazione di riduttori industriali (esempio).
• Caso d'uso: Alesatura coordinata dei fori di fissaggio e delle sedi per perni nei carter.
• Allestimento: TPX6111B/2 con DRO e testa angolare per aperture laterali (esempio).
• Risultati riportati: Deviazione di allineamento ≤ ±0,02 mm; finitura superficiale Ra 1,6 µm.

Specifiche tecniche

• Diametro albero di alesatura: 110 mm
• Conicità mandrino: Morse No.6 (opzionale ISO 7:24 No.50)
• Coppia max. mandrino: 1225 N·m
• Coppia max. disco piatto: 1960 N·m
• Forza assiale max. mandrino: 12.250 N
• Intervallo velocità mandrino: 8–1000 g/min (fino a 8–1100 per alcune varianti)
• Dimensioni tavolo (TPX6111B/2): 1100×960 mm
• Portata max. tavolo: 2500 kg
• Spostamenti tavolo (verticale × laterale): 1000 mm × 1250 mm
• Potenza motore principale: 7,5 kW
• Peso macchina (TPX6111B/2): 14.500 kg
