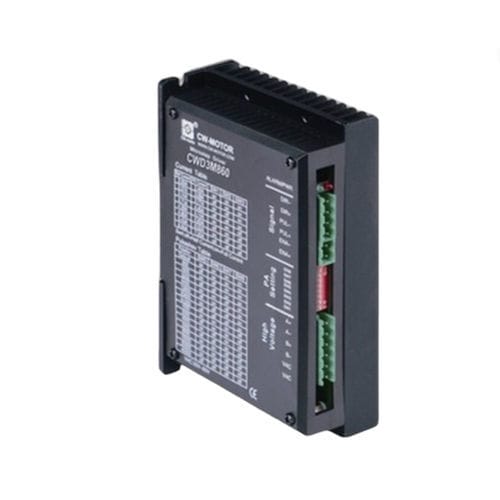

Comando di motore passo-passo CWD3M860

Panoramica del prodotto
Il CWD3M860 è un driver stepper digitale trifase con DSP e ingresso AC/DC flessibile (20–80 VAC o 24–90 VDC). Fornisce una corrente in uscita di 2,4–7,2 A ed è montato in un contenitore 150×99×48 mm progettato per una dissipazione termica efficace, idoneo ad applicazioni industriali continue come CNC, robotica e confezionamento.

Punti chiave

• Azionamento trifase per movimento estremamente fluido
• Processore DSP a 32 bit con controllo anti-risonanza
• Ingresso AC/DC flessibile: 20–80 VAC o 24–90 VDC
• Corrente di uscita: 2,4–7,2 A
• 16 impostazioni di microstep, fino a 51.200 step/giro
• Supporto segnali Pulse/Direction e CW/CCW
• Frequenza di impulso fino a 200 kHz
• Contenitore compatto 150×99×48 mm ottimizzato per il raffreddamento

Specifiche rapide

• Fasi: 3
• Corrente di uscita: 2,4–7,2 A
• Tensione di ingresso: 20–80 VAC o 24–90 VDC
• Microstep: fino a 51.200 step/giro (16 impostazioni)
• Frequenza di impulso: 0–200 kHz
• Processore: DSP a 32 bit
• Dimensioni: 150 × 99 × 48 mm
• Peso: circa 0,73 kg

Specifiche elettriche
Tensione di ingresso: 20–80 VAC o 24–90 VDC
Corrente di uscita: 2,4–7,2 A
Numero di fasi: 3
Impostazioni microstep: 16 impostazioni, fino a 51.200 step/giro
Segnale di controllo: Pulse/Direction o CW/CCW
Frequenza di impulso: 0–200 kHz
Processore: DSP a 32 bit con anti-risonanza
Dimensioni: 150×99×48 mm
Peso: circa 0,7–0,73 kg

Informazioni aggiuntive
Disegno meccanico e dettagli di montaggio disponibili. Il contenitore integra percorsi termici per il funzionamento continuo; si consiglia di verificare raffreddamento e cablaggio per applicazioni ad elevata corrente. Le interfacce supportano cablaggi industriali standard pulse/direction.

Specifiche tecniche

• Modello: CWD3M860
• Tipo di driver: driver stepper digitale trifase DSP
• Tensione di ingresso: 20–80 VAC o 24–90 VDC
• Corrente di uscita: 2,4–7,2 A
• Numero di fasi: 3
• Impostazioni microstep: 16 impostazioni, fino a 51.200 step/giro
• Segnale di controllo: Pulse/Direction o CW/CCW
• Frequenza di impulso: 0–200 kHz
• Processore: DSP a 32 bit con anti-risonanza
• Dimensioni (mm): 150 × 99 × 48
• Peso: circa 0,7–0,73 kg
• Formato: contenitore 150×99×48 mm per funzionamento trifase continuo
