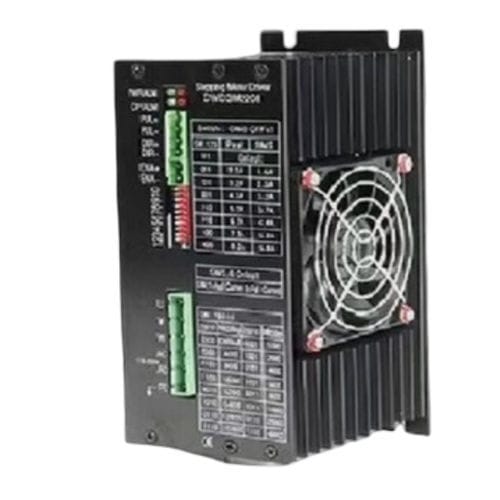

Comando di motore passo-passo a 2 fasi CWD2208

Descrizione del prodotto
Il CWD2208 è un driver digitale per motore passo-passo a 2 fasi con processore DSP, progettato per funzionamento diretto dalla rete elettrica (110–220 VAC). Fornisce una corrente di uscita regolabile da 2,2 a 8,2 A e supporta microstepping ad alta risoluzione fino a 51200 passi/giro. L'involucro da 195 x 108 x 84 mm garantisce una dissipazione termica adeguata per impieghi industriali continui.

Punti chiave

• Processore DSP a 32 bit con controllo anti-risonanza
• Ingresso rete: 110–220 VAC
• Corrente di uscita regolabile: 2,2–8,2 A
• Algoritmo PID adattivo online per maggiore stabilità di movimento
• 16 impostazioni di microstep, fino a 51200 passi/giro
• Involucro compatto 195 x 108 x 84 mm

Specifiche elettriche

• Tensione di ingresso: 110–220 VAC
• Corrente di uscita: 2,2–8,2 A (regolabile)
• Impostazioni microstep: 16 preset, fino a 51200 passi/giro
• Segnale di controllo: Impulso/Direzione o CW/CCW
• Frequenza di impulso: 0–200 kHz
• Processore: DSP a 32 bit

Disegno meccanico
Il disegno meccanico per il modello CWD2208 è disponibile nella pagina prodotto (illustrazione fornita).

Specifiche tecniche

• Modello: CWD2208
• Fasi: 2
• Tensione di ingresso: 110–220 VAC
• Corrente di uscita: 2,2–8,2 A (regolabile)
• Microstep: 16 impostazioni, fino a 51200 passi/giro
• Segnale di controllo: Impulso/Direzione o CW/CCW
• Frequenza di impulso: 0–200 kHz
• Processore: DSP a 32 bit
• Funzionalità: anti-risonanza, PID adattivo online
• Dimensioni involucro: 195 x 108 x 84 mm
• Peso: 1,3 kg
