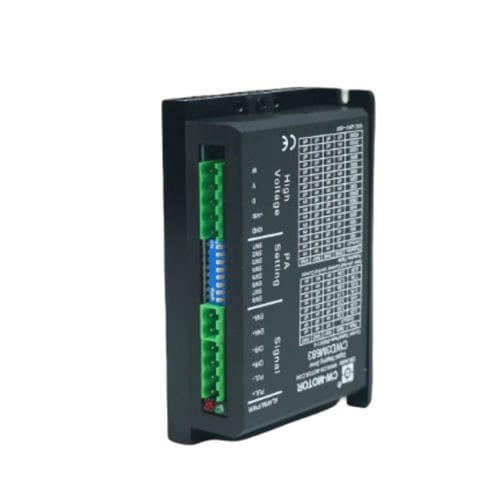

Comando di motore passo-passo CWD3M683

a bassa tensionecon controllore integrato

Panoramica del prodotto
Il CWD3M683 è un driver stepper digitale DSP a 3 fasi che supporta corrente in uscita di 3,2–8,3 A e tensione di ingresso 20–60 VDC. La topologia a 3 fasi unita a un processore DSP a 32 bit e al controllo anti-risonanza garantisce movimenti precisi e fluidi in applicazioni industriali compatte. Dimensioni: 118 x 75 x 34 mm.

Punti chiave

• Azionamento a 3 fasi per movimento molto fluido
• Processore DSP a 32 bit con controllo anti-risonanza
• Corrente di uscita regolabile: 3,2–8,3 A
• Algoritmo PID adattivo online per taratura dinamica
• 16 impostazioni microstep fino a 51.200 step/rev
• Involucro industriale compatto (118 x 75 x 34 mm)

Specifiche rapide

• Modello: CWD3M683
• Fase: 3
• Tensione di ingresso: 20–60 VDC
• Corrente di uscita: 3,2–8,3 A
• Microstep: fino a 51.200 step/rev (16 impostazioni)
• Peso (scheda riepilogativa): 0,25 kg
• Dimensioni: 118 x 75 x 34 mm

Specifiche elettriche

• Tensione di ingresso: 20–60 VDC
• Corrente di uscita: 3,2–8,3 A
• Numero di fasi: 3
• Impostazioni microstep: 16 impostazioni, fino a 51.200 step/rev
• Segnale di controllo: Pulse/Direction o CW/CCW
• Frequenza degli impulsi: 0–200 kHz
• Processore: DSP a 32 bit
• Dimensioni: 118 x 75 x 34 mm
• Peso (tabella completa): 0,3 kg

Disegno meccanico
Il disegno meccanico del modello CWD3M683 è disponibile nella pagina prodotto (vedere immagine e scheda dimensioni fornite).

Specifiche tecniche

• Modello: CWD3M683
• Fase: 3
• Tensione di ingresso: 20–60 VDC
• Corrente di uscita: 3,2–8,3 A
• Impostazioni microstep: 16 impostazioni, fino a 51.200 step/rev
• Modalità segnale di controllo: Pulse/Direction o CW/CCW
• Frequenza degli impulsi: 0–200 kHz
• Processore: DSP a 32 bit
• Anti-risonanza e algoritmo PID adattativo online
• Dimensioni: 118 x 75 x 34 mm
• Peso (scheda riepilogativa): 0,25 kg; Peso (tabella completa): 0,3 kg
• Formato: Involucro industriale compatto
