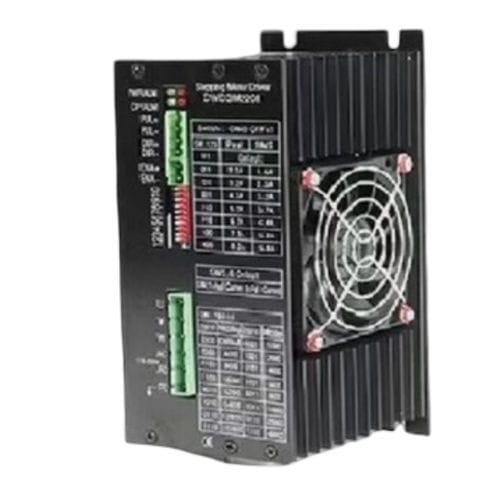

Comando di motore passo-passo CWD3M208

con controllore integrato

Panoramica
Il CWD3M208 è un driver passo-passo digitale DSP a 3 fasi per alimentazione di rete (110–220 VAC). Supporta una corrente di uscita regolabile da 2,2 a 8,2 A ed è contenuto in un involucro di 195 x 108 x 84 mm per una dissipazione termica efficace nelle applicazioni ad alto coppia.

Punti chiave

• Azionamento a 3 fasi per un movimento molto fluido
• Processore DSP a 32 bit con anti-risonanza
• Ingresso rete (110–220 VAC)
• Corrente di uscita regolabile 2,2–8,2 A
• 16 impostazioni di microstep fino a 51.200 passaggi/giro
• Involucro 195 x 108 x 84 mm per un raffreddamento migliorato

Specifiche rapide
Fasi: 3
Corrente di uscita (A): 2,2–8,2
Tensione di ingresso (VAC): 110–220
Microstep: 51.200 passaggi/giro (16 impostazioni)
Peso (kg): 1,3
Dimensioni (mm): 195 x 108 x 84

Specifiche elettriche
Tensione di ingresso: 110–220 VAC
Corrente di uscita: 2,2–8,2 A
Numero di fasi: 3
Impostazioni microstep: 16 impostazioni, fino a 51.200 passaggi/giro
Segnale di controllo: Impulso/Direzione o CW/CCW
Frequenza d'impulso: 0–200 kHz
Processore: DSP a 32 bit con anti-risonanza
Dimensioni: 195 x 108 x 84 mm
Peso: 1,3 kg

Disegno meccanico
Disegno meccanico disponibile per il modello CWD3M208 (immagine di riferimento disponibile nella pagina prodotto).

Specifiche tecniche

• Modello: CWD3M208
• Tipo di azionamento: driver passo-passo digitale DSP a 3 fasi
• Tensione di ingresso: 110–220 VAC
• Corrente di uscita regolabile: 2,2–8,2 A
• Microstepping: 16 impostazioni selezionabili; max 51.200 passaggi/giro
• Interfaccia di controllo: Impulso/Direzione o CW/CCW
• Frequenza d'impulso: 0–200 kHz
• Processore: DSP a 32 bit con anti-risonanza
• Dimensioni involucro: 195 x 108 x 84 mm
• Peso: 1,3 kg
• Applicazione: Applicazioni con motori passo-passo a 3 fasi ad alto coppia, funzionamento su rete
