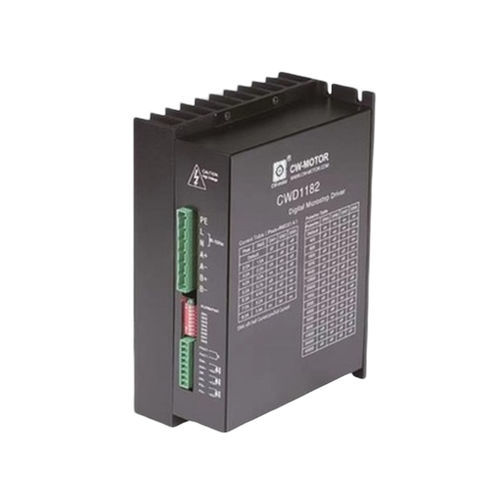

Comando di motore passo-passo CWD1182

con controllore integrato

Panoramica
Il CWD1182 è un driver digitale per motore passo-passo DSP a 2 fasi progettato per funzionamento con AC a media tensione (80-150 VAC). Fornisce corrente di uscita regolabile da 2,2 a 8,2 A e integra un DSP a 32 bit con anti-risonanza e PID adattativo online per un controllo del movimento preciso e fluido.

Punti chiave

• Processore DSP a 32 bit con anti-risonanza e PID adattativo
• Ingresso AC a media tensione: 80-150 VAC
• Corrente di uscita regolabile: 2,2-8,2 A
• 16 impostazioni di microstep fino a 51200 step/rev
• Controllo: Pulse/Direction o CW/CCW; frequenza di impulso fino a 200 kHz
• Dimensioni del contenitore: 195 x 108 x 84 mm

Specifiche principali
Fase: 2
Modello: CWD1182
Corrente di uscita (A): 2,2-8,2
Tensione di ingresso (VAC): 80-150
Microstep: fino a 51200 step/rev
Segnale di controllo: Pulse/Direction o CW/CCW

Specifiche elettriche
Tensione di ingresso: 80-150 VAC
Corrente di uscita: 2,2-8,2 A (regolabile)
Impostazioni microstep: 16 impostazioni, fino a 51200 step/rev
Segnale di controllo: Pulse/Direction o CW/CCW
Frequenza di impulso: 0-200 kHz
Processore: DSP a 32 bit
Peso: 1,3 kg

Disegno meccanico
Disegno meccanico disponibile (immagine: Mechanical Drawing -- CWD1182).

Specifiche tecniche

• Modello: CWD1182
• Fase: 2
• Tensione di ingresso: 80-150 VAC
• Corrente di uscita: 2,2-8,2 A
• Microstep: 16 impostazioni, fino a 51200 step/rev
• Segnale di controllo: Pulse/Direction o CW/CCW
• Frequenza di impulso: 0-200 kHz
• Processore: DSP a 32 bit con anti-risonanza e PID adattativo
• Motori compatibili: motori passo-passo 2 e 4 fasi ibridi fino a 8,2 A
• Dimensioni: 195 x 108 x 84 mm
• Peso: 1,3 kg
