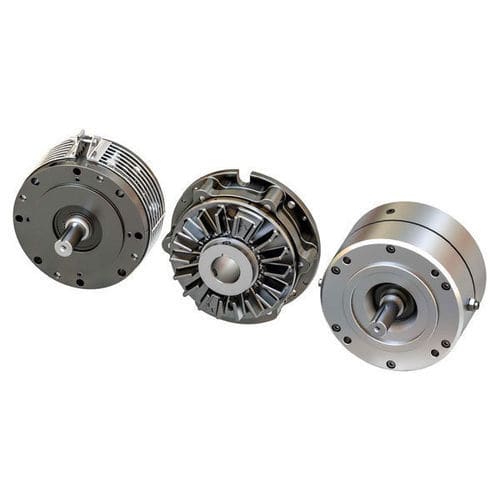

Freno a disco SSE

a frizionea mollaper montaggio su flangia

Panoramica
I freni rotativi Nexen Group combinano un mozzo/albero con disco d'attrito e faccia integrati per semplificare l'installazione. Disponibili con innesto a molla (tenuta a corrente spenta) o a comando pneumatico (rilascio ad aria), supportano montaggi su albero, flangia o base e possono essere forniti con carter aperto o chiuso a seconda del modello. Sono impiegati per tenuta, arresto, decelerazione controllata e controllo della tensione su un'ampia gamma di coppie.

Caratteristiche principali

• Mozzo/albero con disco d'attrito e faccia integrati per montaggio facilitato
• Modalità di innesto: a molla (tenuta a corrente spenta) o pneumatico (rilascio ad aria)
• Tipi di montaggio: albero, flangia, base, montaggio su motore/riduttore
• Opzioni di carter: aperto o chiuso; protezioni opzionali per alcuni modelli
• Varianti per applicazioni dinamiche ad alto ciclo e per tenuta di emergenza/non ciclica
• Opzioni di foro mozzo: scanalato, conico per boccole QD, collari di serraggio o fori passanti

Gruppi di prodotto / famiglie tipiche (esempi)

• SSE — freni montati su albero per tenuta a corrente spenta e uso dinamico ad alto ciclo (es. fino a ~904 Nm)
• TSE — famiglia montata su albero con gamme di coppia e opzioni di montaggio simili a SSE
• SE — freni montati su motore per motori NEMA C-Face (varianti motorizzate)
• Altre famiglie (EMB, MB, MBU, FMBES, FMBS, DPB, ZSE, DFB, QFB, ecc.) — coprono freni per motore, freni montati su flangia/carter e classi di coppia elevate

Applicazioni

• Posizionamento preciso e mantenimento statico
• Decelerazione controllata e arresto di emergenza
• Ciclaggio, indicizzazione e macchine ad alto ciclo
• Controllo di srotolamento e tensione nei processi di conversione, laminazione e stampa
• Trasmissione di potenza generale e applicazioni con freno montato su motore

Risorse & documentazione tecnica (titoli)

• Catalogo Air Champ (dati tecnici sui freni rotativi)
• Brochure applicative: lavorazione alimentare, sollevamento e movimentazione industriale, movimentazione materiali, conversione, imballaggio, stampa, automotive, lavorazione del legno

Esempi di confronto (linee rappresentative)

• Modelli: SSE | TSE | SE — Coppia statica max: SSE/TSE fino a ~904 Nm (8.000 in-lb) | SE fino a ~226 Nm (2.000 in-lb)
• Scopo: SSE/TSE — montaggio su albero, tenuta a corrente spenta, uso dinamico ad alto ciclo | SE — freno motore per NEMA C-Face, tenuta non ciclica/emergenza
• Esempi di fori mozzo: SSE 20–100 mm | TSE 14–100 mm | SE 16–35 mm (varia per modello)
• Famiglie ad alta coppia (DFB/QFB/DPB) raggiungono coppie molto superiori per applicazioni pesanti con montaggio su flangia

Componenti richiesti e accessori comuni

• Controllo: valvole 3 vie, filtri, regolatori, controlli di flusso e silenziatori per unità pneumatiche
• Accessori: adattatori per freno motore, bracci/pin/supporti di coppia, protezioni, collari di serraggio, boccole QD, adattatori di montaggio
• Accessori per tensione: controller dancer, controlli di tensione basati su diametro o su celle di carico

Note

• Molte famiglie offrono più opzioni di foro mozzo e montaggio per adattarsi a diversi standard di installazione e formati motore.
• Alcune varianti montate su motore sono progettate per motori NEMA C-Face e includono piloti di flangia o accessori per montaggio a piede.
• Alcuni modelli sono ottimizzati per scorrimento continuo ad alto ciclo (soluzioni frizione+freno); altri sono pensati per tenuta di emergenza/non ciclica.

Specifiche tecniche (livello alto)

• Metodi di innesto: a molla (tenuta a corrente spenta) e pneumatico (rilascio ad aria)
• Montaggio: albero, flangia, base, montaggio su motore o riduttore
• Gamma di coppia (esempi): ~11 Nm fino a >18.000 Nm a seconda della famiglia
• Opzioni mozzo: foro passante scanalato, fori conici per boccole QD, collari di serraggio
• Carter: aperto o chiuso; molti carter aperti offrono protezioni opzionali
