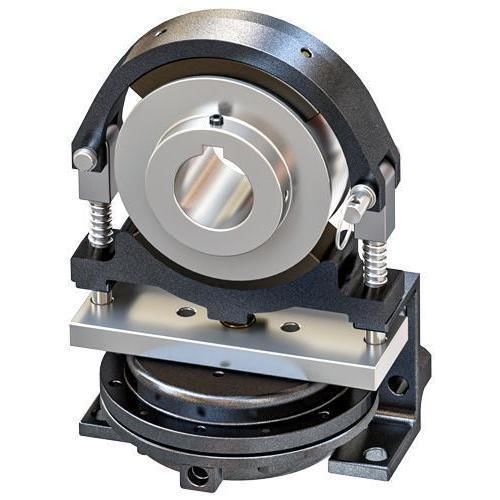

Freno a tamburo

meccanicodi controllo tensione

Informazioni sui freni a tamburo Nexen Group propone una gamma di freni a tamburo industriali progettati per controllo della tensione, bloccaggio e frenata continua. Questi freni sono azionati ad aria tramite un attuatore a diaframma sigillato che preme le ganasce contro la superficie del tamburo per generare la coppia frenante. L'unità freno e i mozzi del tamburo si ordinano separatamente; i mozzi sono disponibili con fori passanti scanalati o fori grezzi per la finitura del cliente. I modelli con coperchio a cerniera consentono una rimozione più rapida del tamburo durante il cambio bobina.

Applicazioni principali

• Decelerazione controllata
• Controllo della tensione
• Arresto / mantenimento
• Frenata continua

Componenti e accessori richiesti

• Mozzi del tamburo (fori scanalati o grezzi)
• Valvole a 3 vie
• Valvole di controllo del flusso
• Kit di controllo e staffe di montaggio
• Valvole di scarico rapido / a shuttle
• Valvole restrittive, filtri e regolatori
• Lubrificatori e silenziatori

Caratteristiche tecniche / specifiche

• Esempio modello: 12K Drum Brake
• Coppia: fino a 423,7 N·m [3.750 in-lb]
• Metodo di innesto: azionamento pneumatico (attuatore a diaframma sigillato)
• Modalità di frenata: mantenimento, arresto d'emergenza, dinamico ciclico, slittamento continuo
• Potenza termica continua: fino a 2,2 kW [3,0 hp]
• Montaggio: staffe di montaggio a piede possono essere incluse (dipende dal prodotto)
• Coperchio a cerniera: varianti fisse o con cerniera; la cerniera consente una rimozione più rapida del tamburo
• Mozzo: tamburo montato su albero con foro passante scanalato; disponibili anche mozzi con foro grezzo
• Diametri foro disponibili: fino a 95,00 mm [3,750 in]
• Velocità max: mozzi omologati fino a 5.500 RPM
• Finitura: ossido nero o nichelato
