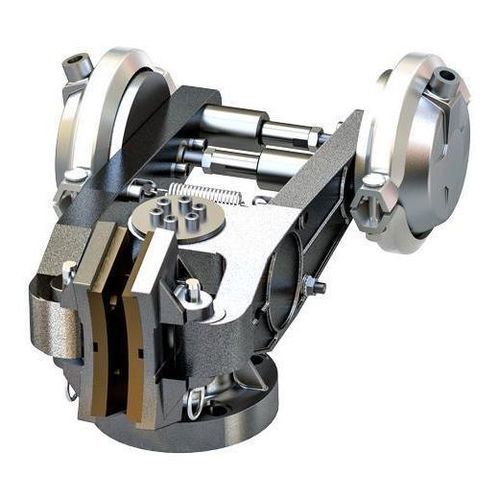

Freno a disco a pinza SPC

a molla

Panoramica
I freni a pinza Nexen Group sono progettati per mantenimento, arresto di emergenza (e-stop) e decelerazione controllata in applicazioni industriali. Diametri dei dischi fino a 609,6 mm (24 in) offrono capacità di coppia fino a ~5.649 Nm (50.000 in-lb). Possono essere montate più pinze su un singolo disco per aumentare la coppia; le unità supportano varie spessori di disco e configurazioni di attuatori.

Caratteristiche principali

• Configurazioni innestate a molla / rilasciate ad aria e innestate ad aria / rilasciate a molla
• Diametri dei dischi da 254 mm a 609,6 mm (10 a 24 in)
• Distanza delle pinze regolabile per diverse larghezze di disco
• Opzione per perni di blocco per rimozione rapida delle ganasce
• Design aperto semplice con protezioni e sensori di disinnesto opzionali
• Molteplici opzioni di montaggio: basamento, montaggio su piede o disco-mozzo montato su albero

Modelli selezionati ed esempi di coppia

• VC500 — Fino a 4.861 Nm (43.023 in-lb) con Ø 609,6 mm (24 in); Innestato a molla, rilasciato ad aria; pressione di rilascio tipica 4,1 bar (60 psi)
• SPC — Fino a 5.649 Nm (50.000 in-lb) con Ø 609,6 mm (24 in); Innestato a molla, rilasciato ad aria; pressione di rilascio tipica 4,8 bar (70 psi)
• BD (molla + attuatore) — Fino a 2.147 Nm (19.000 in-lb); Innestato a molla, rilasciato ad aria o rilasciato idraulicamente; esempi di pressione 4,1/5,2 bar (60/75 psi) o idraulica 3,4/17,2 bar (50/250 psi)
• BC-S / BC-A / DBSE — Modelli da ~323 a ~599 Nm a seconda della dimensione del disco; metodi di innesto/rilascio multipli; pressioni tipiche 2,8–6,6 bar (40–95 psi)

Note aggiuntive sul prodotto

• La forza di serraggio del disco e la coppia risultante dipendono dal diametro del disco, dal mozzo e dalla configurazione dell'attuatore
• Le unità sono disponibili senza attuatori (attuatori venduti separatamente); le prestazioni finali dipendono dagli attuatori scelti
• Alcuni modelli offrono facce piane per frenata lineare e opzioni come sensori di disinnesto

Specifiche tecniche

• Applicazioni: decelerazione controllata, ciclismo/indexing, posizionamento, arresto/mantenimento, controllo della tensione, ascensori bilanciati, e-stop
• Diametro massimo disco offerto: fino a 609,6 mm (24 in)
• Spessori tipici disco: 6,35 mm, 9,53 mm, 12,7 mm (a seconda del modello); regolabili per altre larghezze
• Gamma di coppia: fino a ~5.649 Nm (50.000 in-lb) nelle configurazioni più grandi; centinaia di Nm per i modelli più piccoli
• Metodi di innesto/rilascio: innestato a molla/ rilasciato ad aria; innestato ad aria/ rilasciato a molla; innestato a molla/ rilasciato idraulicamente
• Pressione di rilascio (esempi): pneumatico 3,0–6,6 bar (44–95 psi); opzioni idrauliche come 3,4 o 17,2 bar (50 o 250 psi)
• Velocità massime tipiche disco-mozzo: fino a 3.800 RPM con Ø 304,8 mm; fino a 2.800 RPM con Ø 406,4 mm; alcuni dischi più piccoli fino a 4.500 RPM
• Montaggio: montaggio albero disco-mozzo; pinza su basamento o montaggio a piede (varia per modello)
• Opzioni speciali: faccia piana per frenata lineare, sensore di disinnesto, configurazioni attuatore singolo o doppio
