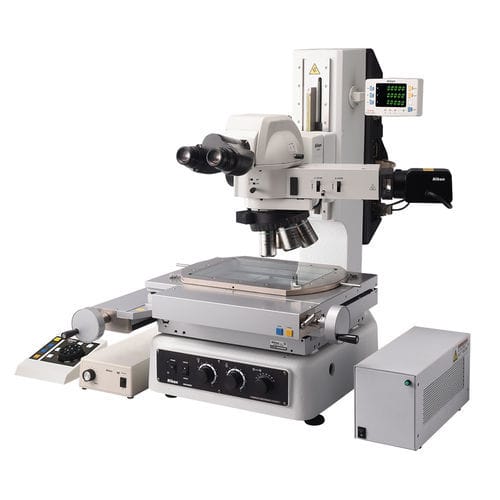

Stereomicroscopio ottico MM series

di misuraper ispezioneper controllo di qualità

Panoramica
Una gamma di microscopi di misura manuali di precisione per applicazioni industriali di misura e analisi delle immagini. Progettati per garantire acquisizione dati ripetibile e un flusso di lavoro semplice per ispezione, misura e verifica di feature 2D e 3D su una vasta tipologia di componenti.

Costruzione ad alta precisione
Struttura meccanica di precisione con controllo digitale che assicura elevata accuratezza di misura e ripetibilità costante per applicazioni in linea e controllo qualità. Progettati per lunga vita operativa e prestazioni stabili tra operatori.

Prestazioni ottiche
Il sistema di obiettivi Nikon CFI60-2 offre lunghe distanze di lavoro, immagini a campo piatto e alto contrasto con design telecentrico per ridurre errori di misura. L’ottica supporta brightfield, darkfield, polarizzato (POL) e contrasto di interferenza differenziale (DIC) per misure precise su dettagli a basso contrasto.

Illuminazione
Illuminatori diascopici LED reali con sorgenti bianca e verde commutabili senza filtri. L’intensità è controllabile dall’apparecchio o via PC. L’illuminazione LED garantisce temperatura colore costante e elimina la sostituzione delle lampade.

Stadi di misura e capacità
Sei formati di stadio disponibili per MM-800N (da 12" x 8" / 300×200 mm a 2" x 2" / 50×50 mm). Tre stadi più piccoli fino a 6" x 4" (150×100 mm) sono compatibili con MM-400N. I maggiori includono controllo di rotazione fine per un allineamento preciso. MM-800N supporta componenti grandi, pesanti e di elevata altezza (es.: corsa XY 300×200 mm, massa fino a 20 kg, altezza 200 mm sopra il vetro dello stadio).

Controller e software
L’interfaccia del controller MM trasferisce impostazioni di illuminazione LED, coordinate del piano XY e dati asse Z alle unità di elaborazione dati DP-E1A e al software E-MAX. DP-E1A coniuga precisione e facilità d’uso; file di insegna e misura esportabili via USB. E-MAX offre un’interfaccia GUI unificata per strumenti di misura, elaborazione dati ed esportazione.

Modularità e accessori
Sistema modulare con due opzioni ottiche e ampia gamma di accessori dedicati per ottimizzare prestazioni di misura e flussi di ispezione. L’opzione Focusing-Aid (FA) proietta pattern per consentire una messa a fuoco ripetibile sull’asse Z e ridurre la variabilità tra operatori.

Caratteristiche principali

• Costruzione meccanica precisa e ripetibile con lunga durata
• Sistema obiettivi Nikon CFI60-2: lunga distanza di lavoro, ottica telecentrica e modalità di contrasto (BF, DF, POL, DIC)
• Illuminazione LED diascopica reale con sorgenti bianca e verde; controllo intensità da apparecchio o PC
• Controllo del diaframma sull’illuminatore diascopico per ottimizzare contrasto e risoluzione
• Ampia gamma di stadi (sei per MM-800N; tre più piccoli compatibili con MM-400N)
• Controllo di rotazione fine sui maggiori stadi per allineamento accurato
• Capacità per componenti grandi e pesanti (es. MM-800N: 300×200 mm, fino a 20 kg, 200 mm altezza)
• Interfaccia controller MM per trasferimento dati verso DP-E1A e PC
• Unità DP-E1A e software E-MAX per elaborazione misure ed export USB
• Opzionale: Focusing-Aid (FA) per migliorare la ripetibilità in Z

Applicazioni
Ispezione e misura dimensionale di componenti in settori quali l’elettronica (altezza dei wire-bond), pin e connettori, e applicazioni che richiedono misure 2D/3D precise e ripetibili.

Specifiche tecniche

• Nome serie: MM-400N e MM-800N
• Tipi di misura: misurazione di caratteristiche 2D e 3D, analisi immagini
• Sistema obiettivi: Nikon CFI60-2 (supporta BF, DF, POL, DIC)
• Illuminazione: LED diascopico (bianco e verde), intensità controllabile da apparecchio o PC
• Controllo apertura: diaframma sull’illuminatore diascopico
• Stadi (esempi): MM-800N 12" x 8" a 2" x 2" (300×200 mm a 50×50 mm); tre stadi fino a 6" x 4" (150×100 mm) compatibili con MM-400N
• Funzioni stadio: controllo rotazione fine sulle maggiori unità
• Capacità massima (es. MM-800N): fino a 20 kg; altezza fino a 200 mm sopra il vetro
• Elaborazione dati: DP-E1A; software E-MAX per GUI, elaborazione ed export
• Connettività/export: esportazione file di insegnamento/misura via USB (DP-E1A)
• Opzioni: Focusing-Aid (FA) per messa a fuoco Z ripetibile
• Sistema: architettura modulare con ampia compatibilità accessori
