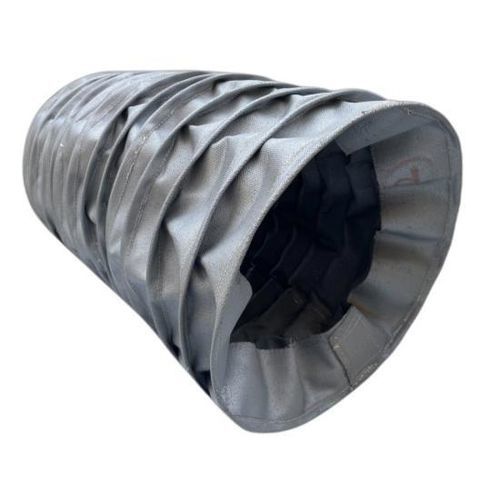

Soffietto rotondo BSTFLEX

PTFEin tela spalmatain fibra di vetro alluminizzata

Panoramica del prodotto

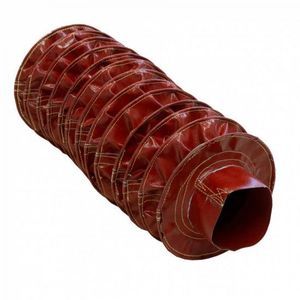

I soffietti cuciti con supporto a filo BSTFLEX sono coperture protettive flessibili su misura, progettate per applicazioni industriali a grande diametro e lunga corsa. Una struttura interna a filo mantiene la forma di ogni convoluzione durante estensione e compressione, riducendo l'afflosciamento del tessuto e garantendo stabilità nei movimenti ripetuti.

Impieghi tipici
Questi soffietti in tessuto rinforzato con fili proteggono cilindri idraulici, alberi, attuatori, meccanismi telescopici e altri componenti in movimento da polvere, trucioli metallici, abrasione, olio, refrigerante, scintille e calore radiante.

Opzioni di personalizzazione
Ogni soffietto può essere realizzato su misura per diametro interno, diametro esterno, lunghezza compressa, lunghezza estesa, corsa, passo dei fili, selezione del tessuto e configurazione di montaggio. Tessuti comuni includono nylon rivestito, fibra di vetro rivestita in silicone, fibra di vetro rivestita in PTFE, fibra di vetro alluminizzata e altri tessuti tecnici ad alta temperatura.

Costruzione con supporto a filo
La struttura interna a filo forma e stabilizza ogni convoluzione. Vantaggi principali:

• Migliore stabilità dimensionale
• Sostegno migliorato per grandi diametri
• Riduzione del collasso o dell'afflosciamento del tessuto
• Adatto a lunghi spostamenti e lunghe estensioni
• Rapporto compresso/esteso efficiente
• Geometria personalizzata flessibile
• Compatibile con tessuti tecnici ad alta temperatura

Prestazioni per grandi diametri e lunghe corse
Il progetto con supporto a filo previene afflosciamento, piegature irregolari, torsioni e contatto con parti mobili, rendendolo adatto a grandi cilindri idraulici, attuatori verticali, meccanismi di sollevamento, sistemi telescopici, presse industriali e macchinari pesanti.

Opzioni di materiale
La scelta del materiale dipende dalla temperatura di esercizio, dall'abrasione, dall'olio e dall'esposizione chimica. Scelte tipiche:

• Nylon rivestito — flessibilità e resistenza all'abrasione per protezione industriale generale
• Fibra di vetro rivestita in silicone — raccomandata per temperature elevate ed esposizione a scintille
• Fibra di vetro rivestita in PTFE — resistenza chimica e termica con bassa adesione superficiale
• Fibra di vetro alluminizzata — riflessione del calore radiante vicino a forni e attrezzature calde
• Tessuti tecnici ad alta temperatura — per esposizioni severe a calore e particelle calde

Idoneità ad alte temperature
Il supporto a filo preserva la geometria del soffietto quando si utilizzano tessuti resistenti al calore che non possono formare strutture a fisarmonica autoportanti rigide. La selezione di tessuto, filo da cucire, filo di supporto e elementi di montaggio deve corrispondere alle condizioni di lavoro reali, incluse radiazione termica, scintille di saldatura, particelle calde e ambienti di processo.

Protezione della macchina (contaminanti)
Progettato per proteggere i componenti in movimento da:

• Polvere
• Trucioli metallici e detriti di rettifica
• Particelle abrasive
• Olio e grasso
• Refrigerante
• Scintille e calore radiante
• Contaminazione ambientale

Componenti tipicamente protetti

• Tiranti di cilindri idraulici
• Alberi e mandrini
• Attuatori e viti madri
• Viti a ricircolo di sfere e guide lineari
• Meccanismi telescopici e grandi componenti macchina

Opzioni di montaggio

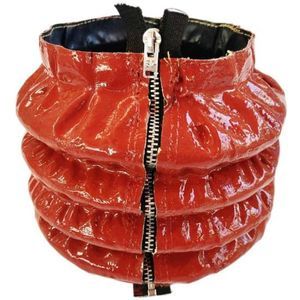

Le configurazioni di estremità e montaggio disponibili includono colletti in tessuto, estremità con morsetto, sezioni di montaggio rinforzate, flange metalliche, occhielli, piastre di fissaggio e sistemi di fissaggio personalizzati. Costruzioni aperte o con cerniera sono disponibili quando l'apparecchiatura non può essere smontata facilmente.

Informazioni per produzione su misura
Dati normalmente richiesti per progettare e quotare soffietti su misura:

• Diametro interno
• Diametro esterno massimo
• Lunghezza completamente compressa
• Lunghezza completamente estesa
• Corsa richiesta
• Dimensioni di montaggio
• Orientamento di installazione
• Temperatura di esercizio
• Esposizione ambientale
• Frequenza di movimento
• Disegno o fotografia dell'apparecchiatura

Specifiche tecniche

• Tipo di soffietto: Soffietti cuciti con supporto a filo
• Forma: Rotonda / cilindrica
• Diametro interno: Su misura
• Diametro esterno: Su misura
• Lunghezza estesa: Su misura
• Lunghezza compressa: Su misura
• Corsa: Secondo l'applicazione
• Supporto a filo: Diametro e passo personalizzati
• Materiale del tessuto: Secondo l'ambiente (nylon rivestito, fibra di vetro silicone/PTFE/alluminizzata, ecc.)
• Costruzione estremità: Colletto, flangia, morsetto o su misura
• Chiusura: Chiuso, cerniera, velcro o su misura
• Produzione: Prototipi e quantitativi OEM
