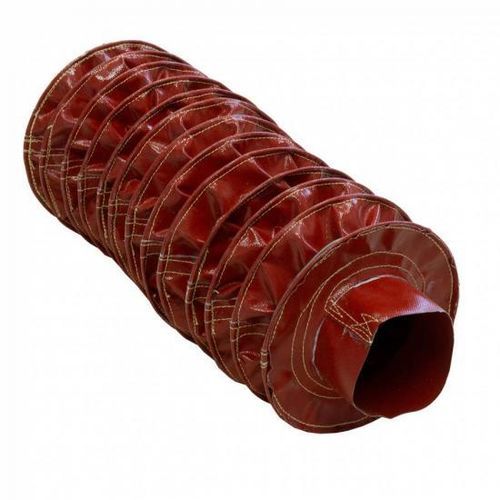

Soffietto rotondo BSTFLEX

PTFEmultimaterialesu misura

Panoramica
I soffietti rotondi cuciti BSTFLEX sono coperture protettive flessibili su misura progettate per aste di cilindri idraulici, viti a ricircolo di sfere, viti di avanzamento, alberi, attuatori e altri componenti mobili delle macchine. La struttura plissettata si espande e si comprime con il movimento dell'apparecchiatura proteggendo le parti critiche da polvere, trucioli metallici, abrasione, olio, refrigerante e calore.

Costruzione su misura
Specifiche — Opzioni disponibili
Forma — Rotonda / Cilindrica
Diametro interno — Su misura
Diametro esterno — Su misura
Lunghezza estesa — Su misura
Lunghezza compressa — Su misura
Corsa — In base all'applicazione
Tessuto — Selezionato in base alle condizioni di esercizio
Configurazione estremità — Collare, flangia, morsetto o su misura
Chiusura — Chiuso, cerniera, velcro o su misura
Supporto interno — Opzionale
Produzione — Prototipi e quantità OEM

Opzioni materiali

• Tessuto nylon rivestito: adatto per protezione generale delle macchine dove sono richiesti flessibilità, resistenza all'abrasione e controllo della contaminazione.
• Tessuto in fibra di vetro rivestito in silicone: raccomandato per ambienti ad alta temperatura e macchinari esposti a calore, scintille o superfici calde.
• Tessuto in fibra di vetro rivestito in PTFE: adatto quando sono richieste resistenza alla temperatura, resistenza chimica e superficie a bassa adesione.
• Tessuto in fibra di vetro alluminizzato: utilizzato quando è richiesta la riflessione del calore radiante attorno a forni, attrezzature di fonderia, componenti di scarico o altri processi ad alta temperatura.
• Altri tessuti tecnici: costruzioni aggiuntive sviluppate in base a requisiti di temperatura, olio, refrigerante, agenti chimici, abrasione e ambiente.

Protezione aste cilindri idraulici
I soffietti rotondi cuciti formano una barriera protettiva flessibile attorno alle aste idrauliche o pneumatiche consentendo estensione e retrazione. Componenti tipicamente protetti includono:

• Aste di cilindri idraulici
• Aste di cilindri pneumatici
• Attuatori lineari
• Cilindri di sollevamento
• Sistemi di posizionamento industriale

Protezione viti a ricircolo di sfere e viti di avanzamento
I soffietti rotondi cuciti isolano viti a ricircolo di sfere e viti di avanzamento dai contaminanti che influenzano la precisione di posizionamento e l'affidabilità del movimento. Proteggono contro:

• Trucioli metallici
• Polvere di rettifica
• Refrigerante
• Contaminazione da olio
• Particelle abrasive
• Detriti di officina

Protezione alberi e attuatori
I soffietti in tessuto rotondi sono adatti a proteggere alberi rotanti o alternativi, scanalature, mandrini, aste guida, assiemi telescopici e collegamenti meccanici, consentendo movimenti ripetuti senza involucri rigidi.

Soffietti cuciti per alte temperature
Per macchine vicine a forni, attrezzature di processo calde, sistemi di scarico o fonti di calore radiante, i soffietti possono essere realizzati con tessuti resistenti al calore come fibra di vetro rivestita in silicone, fibra di vetro rivestita in PTFE o fibra di vetro alluminizzata. La selezione del tessuto deve considerare radiazione termica, temperatura di contatto diretto, esposizione a scintille, olio e refrigerante, abrasione, agenti chimici, cicli meccanici e servizio interno/esterno.

Opzioni di montaggio

• Collari in tessuto
• Estremità montate con morsetto
• Estremità flangiate
• Sezioni di estremità rinforzate
• Montaggio con occhiello
• Sistemi di fissaggio su misura

Applicazioni
Adatto per macchine CNC, macchine utensili, apparecchiature idrauliche e pneumatiche, automazione industriale, robotica, attrezzature di sollevamento, macchine di fonderia, apparecchiature per lavorazione dei metalli, macchine per imballaggio, sistemi di movimentazione materiali e macchine speciali.

Informazioni richieste per soffietti su misura

• Diametro interno
• Diametro esterno massimo ammissibile
• Lunghezza completamente compressa
• Lunghezza completamente estesa
• Corsa richiesta
• Dimensioni di montaggio delle estremità
• Temperatura di esercizio
• Tipo di contaminazione o esposizione ambientale
• Frequenza di movimento
• Disegno, fotografia o campione esistente

Specifiche tecniche

• Brand: BSTFLEX
• Tipo di prodotto: Soffietti rotondi cuciti (su misura)
• Forma: Rotonda / Cilindrica
• Materiali disponibili: Nylon rivestito, fibra di vetro rivestita in silicone, fibra di vetro rivestita in PTFE, fibra di vetro alluminizzata, altri tessuti tecnici
• Configurazioni estremità: Collare, flangia, morsetto o su misura
• Chiusure: Chiuso, cerniera, velcro o su misura
• Supporto interno: Opzionale (supporto a filo disponibile per grandi diametri)
• Volumi di produzione: Prototipi e quantità OEM
• Quantità minima indicata sulla pagina: 1
• Protezioni tipiche: polvere, trucioli metallici, abrasione, olio, refrigerante, calore, scintille
