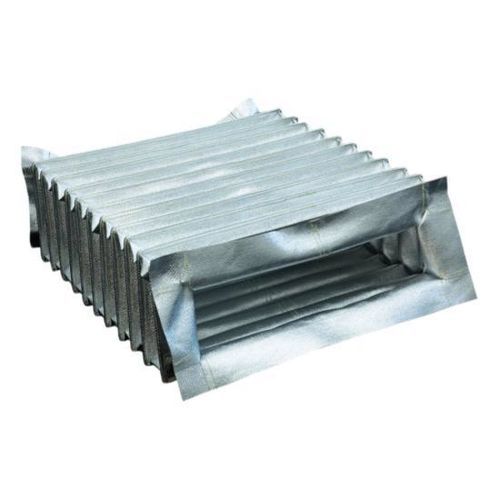

Soffietto quadrato BSTFLEX

rettangolarePTFEin tela spalmata

Panoramica del prodotto
I soffietti rettangolari cuciti BSTFLEX sono coperture protettive flessibili realizzate su misura per vie di scorrimento macchina, guide lineari, viti a ricircolo di sfere/viti madri, attuatori e altri componenti mobili con profili quadrati o rettangolari. La costruzione a fisarmonica si estende e si comprime con il movimento, proteggendo le parti critiche da trucioli metallici, polvere, particelle abrasive, olio, refrigerante, scintille e calore. Ogni soffietto è dimensionato per l'applicazione con larghezza interna, altezza interna, lunghezze estesa e compressa, corsa e geometria delle pieghe personalizzate. Materiale e sistemi di montaggio vengono scelti in base all'ambiente e ai requisiti di installazione.

Soffietti rettangolari su misura — costruzione e opzioni
Forma del soffietto: rettangolare, quadrata o su misura
Larghezza interna: su misura
Altezza interna: su misura
Dimensioni esterne: su misura
Lunghezza estesa: su misura
Lunghezza compressa: su misura
Corsa: secondo il movimento della macchina
Tessuto: selezionato per ambiente e temperatura
Montaggio: flangia, piastra, collare, morsetto o personalizzato
Chiusura: chiuso, cerniera, velcro o personalizzato
Rinforzo: opzionale (estremità rinforzate, supporti interni)
Produzione: prototipi e produzione OEM disponibili

Opzioni materiali

• Tessuto in nylon rivestito — flessibile e resistente all'abrasione per protezione generale delle macchine.
• Fibra di vetro rivestita in silicone — resistente al calore per temperature elevate, scintille e radiazione termica.
• Fibra di vetro rivestita in PTFE — maggiore capacità termica, resistenza chimica e superficie a bassa adesione.
• Fibra di vetro alluminizzata — strato riflettente per ambienti con calore radiante come forni e fonderie.
• Tessuti tecnici personalizzati — altre combinazioni valutate in base all'ambiente di lavoro.

Protezione di vie di scorrimento e guide lineari
I soffietti rettangolari forniscono una barriera flessibile attorno a vie di scorrimento e guide lineari esposte, impedendo l'ingresso di trucioli metallici, residui di rettifica, polvere, olio, refrigerante, scintille e particelle abrasive, mantenendo però il movimento richiesto.

Applicazioni CNC e automazione

• Centri di lavoro CNC
• Fresatrici
• Sistemi di posizionamento lineare
• Robot industriali
• Apparecchiature di assemblaggio automatizzate
• Macchine di confezionamento
• Meccanismi di sollevamento
• Attrezzature per la movimentazione dei materiali
• Macchine speciali
• Retrofit di macchine utensili

Soffietti rettangolari ad alta temperatura
Per applicazioni ad alta temperatura, i soffietti cuciti possono essere prodotti con tessuti resistenti al calore (fibra di vetro rivestita in silicone, PTFE o alluminizzata) selezionati in base alla temperatura di esercizio continua, esposizioni brevi, radiazione termica, scintille, esposizione a particelle calde, contatto con olio/refrigerante e frequenza di flessione.

Opzioni di montaggio e installazione

• Piastra di montaggio rigida
• Flange in tessuto
• Pannelli terminali rinforzati
• Estremità montate con morsetto
• Occhielli
• Chiusure in velcro
• Aperture con cerniera
• Sistemi di fissaggio personalizzati

Applicazioni tipiche

• Vie di scorrimento macchina
• Guide lineari
• Viti a ricircolo di sfere
• Viti madri
• Assi CNC
• Tavole elevatrici
• Attuatori lineari
• Macchine automatizzate
• Apparecchiature robotiche
• Macchine per fonderia
• Attrezzature per lavorazione dei metalli
• Macchine industriali speciali

Specifiche / dettagli tecnici

• Brand / Product line: BSTFLEX
• Tipo di prodotto: soffietti rettangolari cuciti in tessuto (stile fisarmonica, estendibile/comprimibile)
• Parametri di personalizzazione: larghezza interna, altezza interna, dimensioni esterne, lunghezza estesa, lunghezza compressa, corsa, geometria delle pieghe, disposizione di montaggio, costruzione del tessuto
• Materiali disponibili: nylon rivestito, fibra di vetro rivestita in silicone, fibra di vetro rivestita in PTFE, fibra di vetro alluminizzata, altri tessuti tecnici
• Opzioni di montaggio: flangia, piastra, collare, morsetto o personalizzato; piastre rigide, flange in tessuto, pannelli terminali rinforzati, estremità montate con morsetto, occhielli
• Opzioni di chiusura: chiuso, cerniera, velcro o personalizzato (costruzioni divise/con cerniera per facilitare l'installazione)
• Rinforzo: opzionale (estremità rinforzate, supporti interni o supporto a filo)
• Produzione: prototipi e produzione OEM disponibili
• Contaminanti tipici trattati: trucioli metallici, residui di rettifica, polvere, olio, refrigerante, scintille, particelle abrasive
• Ordine minimo (MOQ): 1
• Informazioni utilizzate per produzione / specifica su misura: larghezza interna; altezza interna; larghezza/altezza esterna massima ammessa; lunghezza completamente compressa; lunghezza completamente estesa; corsa richiesta; dimensioni di montaggio; temperatura di esercizio; tipo di contaminanti/esposizione; disegno, foto o campione
