Soffietto rettangolare BSTFLEX

rotondoquadratomultimateriale

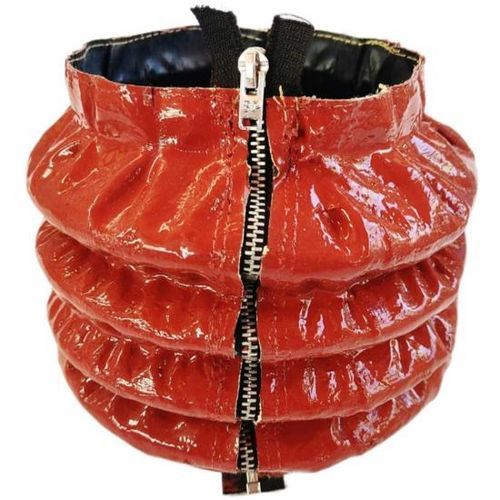

Panoramica del prodotto I soffietti cuciti con cerniera BSTFLEX sono protezioni flessibili su misura progettate per proteggere guide, binari lineari, viti a sfere, viti di comando, attuatori e altri componenti mobili con profili rotondi, quadrati o rettangolari. La costruzione a fisarmonica del tessuto si espande e si comprime con il movimento, proteggendo i componenti da polvere, trucioli metallici, abrasione, olio, refrigerante, scintille e calore.

Costruzione con cerniera ad accesso rapido La cerniera integrata permette di aprire il soffietto lungo la sua lunghezza per montarlo attorno a un'asta, un albero, una vite, una guida o un attuatore esistente senza smontaggio completo. Questa costruzione rimovibile è adatta a progetti di sostituzione, macchine ad alta manutenzione e applicazioni in cui i soffietti chiusi sono difficili da installare.

Vantaggi per la manutenibilità

• Installazione iniziale
• Ispezione di routine
• Accesso per lubrificazione
• Manutenzione dei componenti
• Sostituzione del soffietto
• Interventi di emergenza

Opzioni di chiusura personalizzate I sistemi di chiusura sono scelti in base all'applicazione:

• Cerniere heavy-duty
• Chiusure a velcro (hook-and-loop)
• Bottoni a pressione
• Sistemi di fissaggio combinati
• Costruzioni completamente chiuse

Dimensioni su misura Ogni soffietto cucito con cerniera viene prodotto secondo le dimensioni interne/esterne richieste, le lunghezze compressa e estesa, la corsa e la geometria delle pieghe per adattarsi al componente protetto e al viaggio previsto.

Specifiche
Forma del soffietto: Rotonda, rettangolare o su misura
Dimensioni interne: Su misura
Dimensioni esterne: Su misura
Lunghezza estesa: Su misura
Lunghezza compressa: Su misura
Corsa: In base al movimento della macchina
Chiusura: Cerniera, velcro, bottoni a pressione o su misura
Tessuto: Selezionato in base all'ambiente operativo
Montaggio: Collare, flangia, morsetto o su misura
Rinforzo: Opzionale
Produzione: Prototipi e produzione OEM disponibili

Opzioni materiali BSTFLEX produce soffietti con tessuti tecnici scelti in funzione del tipo di contaminazione, della temperatura e delle condizioni meccaniche:

• Nylon rivestito — flessibilità e resistenza all'abrasione per applicazioni industriali generali
• Fibre di vetro rivestite in silicone — per temperature elevate, scintille o superfici calde
• Fibre di vetro rivestite in PTFE — resistenza chimica e minore adesione superficiale
• Fibre di vetro alluminizzate — protezione dal calore radiante vicino a forni o attrezzature di processo calde
• Tessuti tecnici personalizzati — per requisiti specifici di temperatura, abrasione, olio o agenti chimici

Opzioni di montaggio Le configurazioni di montaggio personalizzate includono:

• Collari in tessuto
• Estremità montate con morsetto
• Sezioni terminali rinforzate
• Flange di montaggio in metallo
• Occhielli
• Piastra di montaggio personalizzata e sistemi di fissaggio speciali

Applicazioni tipiche

• Macchine idrauliche
• Macchine utensili CNC
• Viti a sfere e viti di comando
• Sistemi di guida lineare e alberi
• Automazione industriale e robotica
• Apparecchiature di sollevamento e meccanismi telescopici
• Fonderia e attrezzature per lavorazione dei metalli
• Macchine per imballaggio e sistemi di movimentazione
• Progetti di manutenzione e retrofit

Informazioni richieste per la produzione su misura Quando si specifica un soffietto su misura fornire:

• Forma del soffietto
• Diametro interno o larghezza/altezza interne
• Massime dimensioni esterne ammissibili
• Lunghezza completamente compressa
• Lunghezza completamente estesa
• Corsa richiesta
• Posizione della cerniera/chiusura
• Metodo di montaggio
• Temperatura di esercizio
• Esposizione ambientale
• Disegno, fotografia o campione esistente

Specifiche tecniche

• Ordine (MOQ): 1
• Forme: Rotonda, rettangolare o su misura
• Tipi di chiusura: Cerniera heavy-duty, velcro, bottoni a pressione, combinati o completamente chiusi
• Tessuti: Nylon rivestito, fibra di vetro rivestita in silicone, fibra di vetro rivestita in PTFE, fibra di vetro alluminizzata, tessuti tecnici personalizzati
• Montaggio: Collare, flangia, morsetto, estremità rinforzate, occhielli, piastre personalizzate
• Corsa: Progettata secondo il movimento della macchina
• Rinforzo: Opzionale
• Produzione: Prototipi e produzione OEM disponibili
