Sistema di automazione rete di distribuzione dell'energia PCS-9700

per controllo di processiindustrialeSCADA

Panoramica
PCS-9700 è un sistema di automazione per sottostazioni, centrali elettriche e impianti industriali. Integra protezione, controllo, Ethernet, IT e tecnologie di comunicazione basate su standard internazionali. PCS-9700 è pienamente compatibile con IEC 61850 e adotta un'architettura stratificata, distribuita, orientata alla bay e orientata agli oggetti, progettata per affidabilità, scalabilità e manutenzione semplificata. NR fornisce inoltre soluzioni per l'aggiornamento di sottostazioni convenzionali a sottostazioni digitali.

Funzioni

• Acquisizione e elaborazione dati in tempo reale: l'unità di controllo bay PCS-9705 (BCU) esegue l'acquisizione e l'elaborazione in tempo reale dei segnali di bay.
• Operazioni di controllo, controllo del sincronismo e interblocco: la PCS-9705 BCU esegue operazioni di controllo, controllo del sincronismo e interblocchi per interruttori (CB), sezionatori (DS), disconnettori di terra (ES), regolatori di prese del trasformatore, ecc.
• Comunicazione con il centro di controllo: il PCS-9799 Station Manager raccoglie, memorizza e mappa i segnali di relè, unità di misura, BCU e altri IED verso sistemi di livello superiore come Control Center (CC) e Distributed Control System (DCS). Supporta protocolli quali IEC 61850, IEC 60870-5-101/104, IEC 60870-5-103, Modbus e DNP3.0.
• Sincronizzazione dell'orologio: l'orologio sincronizzato via satellite PCS-9785 fornisce sincronizzazione temporale a livello di stazione; supporta ridondanza dual-device dual-network per maggiore affidabilità e precisione.
• Interfacce con IED di terze parti: il convertitore di protocollo PCS-9794 mappa i segnali tra IED e SCADA locale o unità di gestione della protezione; supporta IEC 60870-5-101/104, NR private 103, Modbus, IEC 61850, CDT e sviluppo di protocolli personalizzati.

Software HMI PCS-9700 - Funzioni base e avanzate

• Funzioni base: interfaccia grafica; controllo remoto per CB/DS/ES e posizione della presa; allarmi in tempo reale; registrazione e recupero della cronologia eventi; analisi topologica; trending; report e statistiche; gestione database; gestione autorizzazioni; gestione delle primitive grafiche.
• Funzioni avanzate: interfaccia web; anti-maloperazione; controllo tensione e potenza reattiva (VQC); Post Disturbance Review (PDR); ritrasmissione dati al Control Center (CC).
• Sistema di gestione della protezione: gestione operativa dei relè di protezione e supporto decisionale per l'analisi dei guasti della rete elettrica.

Compatibilità
PCS-9700 è pienamente conforme a IEC 61850, ha superato i test di conformità IEC 61850 e ha ottenuto la certificazione Level A rilasciata da KEMA. Gli IED NR supportano IEC 61850-9-2 e i messaggi GOOSE a livello di processo. Un process bus basato su fibra ottica può sostituire il cablaggio convenzionale tra IED per ridurre tempi e costi di costruzione.

Architettura di sistema
PCS-9700 comprende tre o quattro livelli gerarchici: Station Level, Network Level, Bay Level e Process Level opzionale.

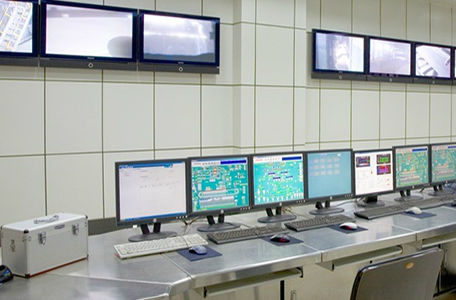

• Station level: il sistema HMI fornisce supervisione, controllo e funzioni di gestione per gli operatori; il design a componenti consente un funzionamento flessibile, estendibile e affidabile con plug-and-play software.
• Network level: supporta reti singole/doppie in topologie distribuite o ad anello; il controllo dell'equilibrio di flusso per reti duplicate garantisce ridondanza e prestazioni in tempo reale; supporta protocolli standard IEC e protocolli privati per l'interoperabilità con dispositivi di altri produttori.
• Bay level: BCU, relè di protezione, registratori di disturbi (DFR) e altri IED operano con stabilità a lungo termine in ambienti gravosi (alte temperature, umidità, interferenze elettromagnetiche).
• Process level (optional): utilizza reti in fibra ottica al posto del cablaggio convenzionale; supporta Sampled Values (SV) e GOOSE nelle soluzioni di sottostazione digitale NR.

Componenti principali del livello process

• CT/VT elettronici (ECT/EVT) per digitalizzare i segnali di corrente/tensione e trasmetterli agli IED (relè di protezione, BCU, DFR, ecc.).
• Merging Unit (MU) per raccogliere i dati digitalizzati da ECT/EVT e distribuirli tramite process bus o fibre ottiche punto a punto; supporta la connessione di CT/VT convenzionali.
• Circuit Breaker Controller (CBC) per acquisire i dati dell'interruttore e trasmetterli agli IED tramite process bus.
• Pannello di controllo locale per l'installazione locale e il controllo degli IED.
• Switch Ethernet per garantire la trasmissione dei dati in tempo reale sul process bus.

Specifiche tecniche

• Famiglia di prodotto / modello: PCS-9700 Automation System (include PCS-9705 BCU, PCS-9799 Station Manager, PCS-9785 Satellite-synchronized Clock, PCS-9794 Protocol Converter, software HMI PCS-9700).
• Conformità agli standard: compatibile IEC 61850; test di conformità IEC 61850 superato; certificazione IEC 61850 Level A da KEMA.
• Supporto a livello process: IEC 61850-9-2, GOOSE, Sampled Values (SV).
• Protocolli supportati: IEC 61850, IEC 60870-5-101/104, IEC 60870-5-103, Modbus, DNP3.0, protocolli privati NR e sviluppo di protocolli personalizzati.
• Architettura di rete: supporta reti singole/doppie, topologie distribuite o ad anello, controllo di flusso per reti duplicate per ridondanza e prestazioni in tempo reale.
• Ridondanza: ridondanza di sincronizzazione orologio (doppio dispositivo doppia rete) e opzioni di ridondanza di rete.
• Applicazioni: adatto per sottostazioni Extra High Voltage (EHV), centrali elettriche (come ECMS e NCS) e altre applicazioni industriali.
• Componenti del bus process: ECT/EVT, Merging Unit (MU), Circuit Breaker Controller (CBC), pannelli di controllo locali, switch Ethernet.
