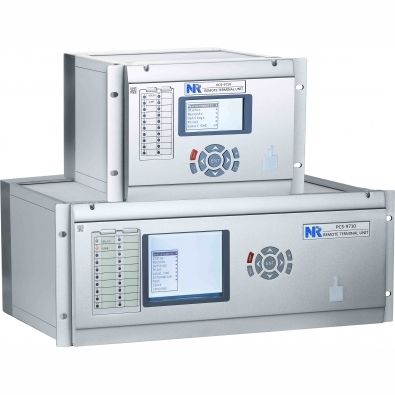

Unità terminale remota modulare PCS-9710

RS-485RS-232Ethernet

Panoramica del prodotto
L'Unità Terminale Remota PCS-9710 (RTU) è progettata per sottostazioni e centrali elettriche in alta, media e bassa tensione. Offre campionamento analogico AC e DC, ingressi/uscite binarie configurabili, logica programmabile e funzioni RTU per interfacciare dispositivi locali con uno o più Network Control Centre (NCC). Utilizza una piattaforma hardware/software orientata agli oggetti e supporta IED NR Electric e dispositivi di terze parti compatibili.

Funzioni

• Configurazione flessibile di I/O digitali e analogici
• Comunicazione con IED e dispositivi di protezione
• Supervisione e telemetria verso centri di dispatch o controllo
• Calcolo, aggregazione e archiviazione dei dati
• Registrazione operazioni e ricerca
• Sincronizzazione temporale ad alta precisione (SOE)
• Debug e manutenzione remota
• Autodiagnosi

Caratteristiche

• Chassis completamente chiuso con scomparti separati per circuiti elettronici e elettrici
• Progettazione con misure anti-interferenza per migliorare l'immunità EMC
• Piattaforma hardware UAPC con convertitore A/D parallelo a 16 bit per campionamento preciso
• Display opzionale a matrice di punti grafica 320 × 240
• Sistema operativo multitasking in tempo reale per elaborazione industriale ad alta capacità e bassa latenza
• Campionamento parallelo A/D dei segnali AC per misure analogiche accurate
• Logica di interblocco programmabile a livello di bay, scaricabile via rete
• Progettazione hardware modulare e moduli plug-in posteriori per facilitare upgrade e riparazioni
• Sincronizzazione orologio hardware e software con precisione 1 ms per la Sequenza degli Eventi (SOE)
• Interfacce Ethernet e RS-232/RS-485 per comunicazione su fibra o cavo a coppie
• Alimentazione duale con tecnologia di bilanciamento del carico
• Supporto fino a 3 chassis di espansione per aumentare la capacità I/O
• Installazione flessibile: cablaggio frontale/posteriore, chassis a piena/mezza larghezza, pannello HMI di espansione opzionale (LED e tastiera)

Specifiche tecniche

• Modello: PCS-9710
• Tipo di dispositivo: Unità Terminale Remota (RTU)
• Campionamento analogico: Supporta AC e DC
• I/O digitali: Ingressi e uscite binarie configurabili
• Logica programmabile: Interblocco configurabile a livello di bay
• Piattaforma hardware: UAPC con convertitore A/D parallelo a 16 bit
• Display opzionale: LCD grafico 320×240
• Sistema operativo: OS multitasking in tempo reale per uso industriale
• Precisione sincronizzazione temporale: 1 ms (sincronizzazione software e hardware)
• Interfacce di comunicazione: Ethernet, RS-232, RS-485
• Modularità: Moduli plug-in posteriori; moduli funzionali opzionali
• Alimentazione: Doppia alimentazione (bilanciamento carico)
• Espansione: Fino a 3 chassis di espansione supportati
• Installazione: Cablaggio anteriore & posteriore; chassis piena & mezza larghezza; opzione pannello HMI di espansione
• Applicazione: Interfaccia IED e connessione al Network Control Centre (NCC); adatta per sottostazioni e centrali elettriche
