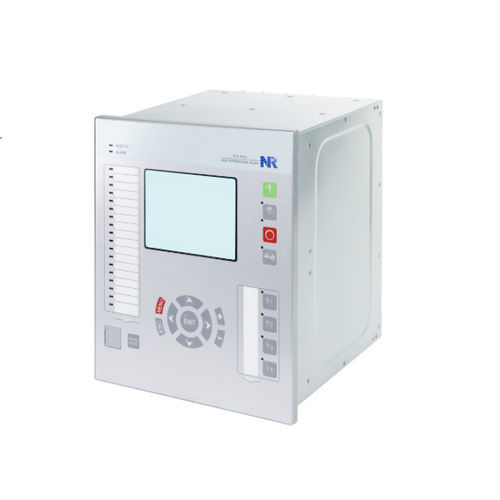

Unità di controllo PCS-9705S

Panoramica del prodotto
La PCS-9705S Bay Control Unit (BCU) è un'unità polivalente per comando, protezione e automazione destinata a sottostazioni, centrali elettriche e applicazioni industriali. Il design hardware modulare consente l'adattamento alle esigenze del cliente. Applicabile a sottostazioni convenzionali e digitali, la PCS-9705S supporta IEC 61850 edizioni 1 e 2 e fornisce interfacce di rete MMS/GOOSE/SV. Il livello di processo supporta modalità peer-to-peer e modalità di rete (singola/doppia). Il livello di stazione scambia messaggi MMS e GOOSE per interblocco e segnalazione di stato.

Funzioni di protezione

• Protezione sovracorrente di fase a sei stadi (50/51P)
• Protezione di terra sovracorrente a sei stadi (50/51G)
• Protezione sovracorrente sequenza negativa a due stadi (50/51Q)
• Protezione sotto-corrente (37)
• Protezione sovratensione di fase a due stadi (59P)
• Protezione sovratensione sequenza positiva (59Pos)
• Protezione sovratensione sequenza negativa a due stadi (59Q)
• Protezione sovratensione residua a due stadi (59G)
• Protezione sotto-tensione di fase a due stadi (27P)
• Protezione sovrafrequenza a sei stadi (81O)
• Protezione sottofrequenza a sei stadi (81U)
• Protezione variazione di frequenza a sei stadi (81R)
• Protezione potenza inversa a due stadi (32R)
• Protezione guasto interruttore (50BF)
• Transfer trip (TT)
• Reinserimento automatico (79)

Funzioni di controllo

• Controllo apparecchiature di manovra
• Sintesi stato a doppio punto
• Commutazione modalità remoto/locale
• Logica di interblocco per controllo
• Controllo diretto
• Controllo sincronismo chiusura con selezione della sorgente di tensione
• Contatore interventi apparecchiature
• Indicatore e controllo posizione tap
• Regolazione automatica della tensione (90V)
• Regolazione di tensione parallela (PVR)

Misure e contabilizzazione

• Tensione (U), Corrente (I), Potenza attiva (P), Potenza reattiva (Q), Fattore di potenza (Cos)
• Sequenze positiva, negativa e zero
• Armoniche fino al 15° ordine
• Misura dell'energia (attiva e reattiva, import/export)
• Supervisione qualità di potenza (THD, deviazione e squilibrio)
• Ingressi analogici DC (0~±20mA o 0~±10V)
• Uscite analogiche DC (4~20mA, 0~10V, 0~5V o 0~20mA)

Monitoraggio

• Supervisione guasto circuito CT (CTS)
• Supervisione guasto circuito VT (VTS)
• Autodiagnosi
• Registrazione guasti: buffer fino a 10.000 punti campionati a 4,8 o 9,6 kHz
• Recorder eventi: 1024 cambi di stato, 1024 eventi di supervisione, 256 log di controllo e 1024 log dispositivo
• Recorder disturbi: 32 registrazioni con forme d'onda (compatibile COMTRADE)
• Supporto visualizzazione schema unifilare

Comunicazione

• Protocolli: Modbus, DNP3, IEC 60870-5-103, IEC 61850 ed.1 & ed.2, PRP (IEC 62439), HSR (IEC 62439), RSTP (IEEE 802.1w)
• Supporto per sottostazione digitale (MMS/GOOSE/9-2LE SV)
• Interfacce di comunicazione estendibili
• Server MMS IEC 61850 e supporto GOOSE IEC 61850-8-1
• Fino a quattro porte Ethernet rame 10Base-T/100Base-TX
• Fino a quattro porte Ethernet ottiche 100Base-FX
• Due porte seriali RS-485 (comunicazione/stampante)
• Una porta seriale RS-485/TTL e un connettore BNC per sincronizzazione orologio
• Porte RJ45 di debug frontali e posteriori

Specifiche tecniche

• Modello: PCS-9705S
• Tipo: Bay Control Unit (BCU) per protezione, controllo e automazione
• Applicazioni: sottostazioni, centrali elettriche e ambienti industriali
• Design hardware modulare per configurazioni personalizzate
• Supporto IEC 61850 (edizioni 1 & 2) per modellazione segnali e integrazione sottostazione digitale
• Interfacce di rete: MMS, GOOSE, SV; modalità peer-to-peer e rete singola/doppia
• Funzioni complete di protezione, controllo e misura (vedere liste)
• Misure: sequenze, armoniche fino al 15° ordine, contabilizzazione energia import/export
• I/O analogici: ingressi DC 0~±20mA o 0~±10V; uscite DC 4~20mA, 0~10V, 0~5V o 0~20mA
• Supervisione: monitoraggio CT/VT e autodiagnosi
• Registrazione eventi e disturbi (log compatibili COMTRADE)
• Buffer guasti: fino a 10.000 punti campionati
• Compatibilità con protocolli industriali e architetture di sottostazione digitale
