Sistema di controllo di analisi PCS-9700

di protezionedi sorveglianzadi regolazione

Panoramica
PCS-9700 è una soluzione di automazione per sottostazioni, centrali elettriche e sistemi elettrici industriali. Integra protezione, controllo, Ethernet, IT e tecnologie di comunicazione basate su standard internazionali. Il sistema è pienamente compatibile con IEC 61850 e adotta un'architettura distribuita a livelli, orientata per baie e basata su oggetti per garantire affidabilità, scalabilità e facilità di manutenzione.

Applicazioni

• Sottostazioni di trasmissione e distribuzione dal livello di distribuzione fino ad alta tensione
• Generazione di energia, operatori di rete e sistemi elettrici industriali
• Sottostazioni di nuova costruzione e retrofit
• Quadri con isolamento a gas e ad aria
• Sistemi metropolitani, tramviari e ferrovie elettrificate

Funzioni

• Acquisizione e elaborazione dati in tempo reale
  Il sistema acquisisce ed elabora dati di misura e stato in tempo reale dai dispositivi a livello di baia.
• Operazioni di controllo, verifica di sincronismo e interblocchi
  Esegue sequenze su interruttori, sezionatori motorizzati, regolatori di prese dei trasformatori e gruppi di dispositivi per potenza reattiva. Le unità di controllo di baia eseguono comandi, verifiche di sincronismo e interblocchi elettrici. La logica di interblocco può essere modificata, compilata e scaricata.
• Comunicazione con il centro di controllo
  La comunicazione con il centro di controllo è indipendente dall'HMI locale. I comandi possono essere inviati direttamente dal centro. Supporta protocolli standard IEC e altri protocolli come DNP3.0 e la serie IEC 60870 tramite convertitori.
• Sincronizzazione temporale
  Riceve il segnale tempo GPS per la sincronizzazione degli orologi; l'ora assoluta viene distribuita sulla rete. Supporta ingressi di impulso secondo/minuto via RS-485 o contatto privo di potenziale e IRIG-B (AC o DC).
• Interfacce con IED di terze parti
  I convertitori di protocollo conformi a IEC 61850 consentono di integrare IED di terze parti, convertendo protocolli non IEC in IEC 61850 per l'automazione completa.
• Gestione protezione e guasti

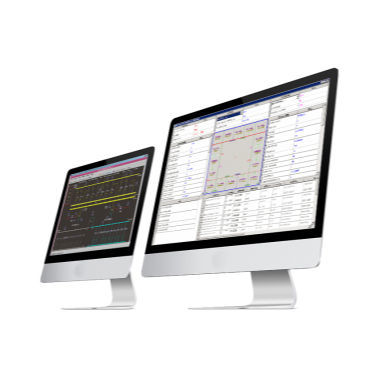

  Raccoglie informazioni su protezioni e guasti, fornisce visualizzazione locale, analisi e trattamento, e strumenti per l'analisi dei guasti e l'invio di rapporti ai centri di controllo per supporto decisionale rapido.
• Funzioni PLC (IEC 61131)
  Funzioni di controllo programmabile basate su IEC 61131 per logiche sequenziali a livello di dispositivo, controllo di gruppo e controllo a livello di stazione.
• Software SAS / HMI

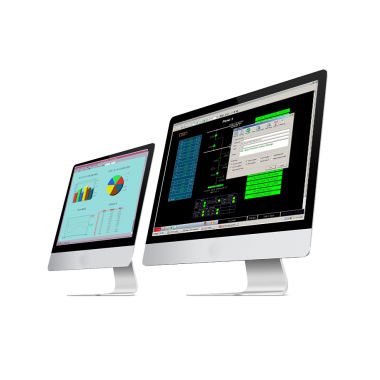

  Fornisce software HMI per configurazione e manutenzione del database; regolazione automatica di potenza reattiva e tensione; gestione configurabile degli allarmi; registrazione della sequenza eventi e revisione post-guasto; grafici e report; calcoli online; gestione operativa; diagnostica e supporto al ripristino.

Caratteristiche tecniche

• Modello: PCS-9700 (Renewable Energy SCADA)
• Conformità standard: IEC 61850, IEC 60870-5-103
• Protocolli supportati: protocolli della serie IEC, DNP3.0, 1801 e altri tramite convertitori
• Architettura: distribuita a livelli, orientata per baie e basata su oggetti
• Bus di stazione: Ethernet 100 Mbps
• Bus a livello di baia: Ethernet 100 Mbps doppio (ridondante)
• Bus di processo: Ethernet Gigabit ridondante o 100 Mbps su fibra ottica
• Sincronizzazione temporale: supporto segnale GPS; IRIG-B (AC/DC); ingresso impulso RS-485 o contatto privo di potenziale
• PLC: conforme IEC 61131
• HMI / SAS: supporto Windows e UNIX; DBMS: SQL Server (Windows) o ORACLE (UNIX)
• Hardware unità di controllo di baia: CPU 32 bit + DSP; OS multitasking in tempo reale
• Convertitore di protocollo: RCS-9794A/B per conversione e integrazione
• Applicazioni tipiche: distribuzione ad alta/media/alta tensione, centrali elettriche, operatori di rete, sistemi elettrici industriali, quadri GIS/AIS, sistemi ferroviari urbani e ferroviari elettrificati
