Gateway di telemetria PCS-9794

industrialedi comunicazioneserie

Panoramica

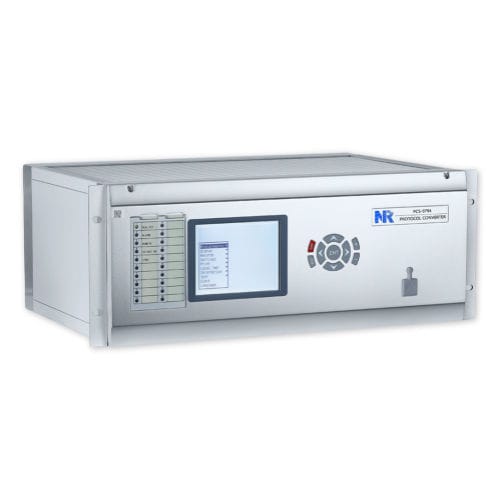

Il PCS-9794 è un convertitore di protocollo per sistemi di automazione di sottostazione (SAS). Funziona come gestore di comunicazione mappando e traducendo segnali tra le unità SCADA/gestione protezione a livello di stazione e gli IED a livello bay. Supporta protocolli come IEC 61850, IEC 60870-5-103 e Modbus e offre interfacce seriali ed Ethernet per un'integrazione flessibile.

Funzioni

• Conversione di protocollo — Consente la conversione dei segnali e lo scambio dati tra reti a livello di stazione e bay per soddisfare i requisiti di progetto.
• Acquisizione dati IED — Raccoglie SOE, segnali operativi e misure da relè, misuratori e altri IED tramite porte seriali ed Ethernet.
• Comunicazione SCADA/RTU — Interfaccia con SCADA locale e sistemi di gestione della protezione; può inoltrare dati a centri di dispatching o controllo distribuito tramite RTU; le tabelle di mapping sono configurabili in modo indipendente.
• Supervisione delle comunicazioni — Monitora lo stato delle comunicazioni con mapping e report configurabili.
• Sintesi dei segnali — Supporta operazioni logiche e aritmetiche configurabili (AND, OR, NOT, XOR, +, -, ×, ÷) per segnali sintetizzati inviati ai centri di controllo remoti.
• Uscite binarie locali — Modulo I/O opzionale che fornisce uscite locali configurabili tramite software ausiliario.
• LED HMI configurabile — I LED frontali indicano stati binari (allarme, comunicazione, posizione interruttore); colori selezionabili (verde, rosso, giallo) per indicatori configurabili.
• Controllo accessi — Le operazioni critiche (controllo remoto, modifiche impostazioni) richiedono autorizzazione utente; password configurabile tramite LCD locale.
• Registrazione e consultazione comandi — Registra comandi e operazioni (esecuzione controllo, impostazioni, reset) con log consultabili e filtrabili.
• Storico eventi — Registra automaticamente eventi di servizio, cambi di stato, allarmi IED e guasti di comunicazione.
• Ridondanza a doppio dispositivo — Supporta strategie di ridondanza con due dispositivi elettricamente indipendenti (alimentazione, comunicazioni e software separati) e scambio tra dispositivi tramite connessioni elettriche/rete.
• IP coerente per rete duale — In modalità rete duale downstream (master/slave) entrambi i dispositivi presentano lo stesso IP di sottostazione agli IED.
• Sincronizzazione temporale — Supporta PPS, PPM, IRIG-B, messaggi temporali e SNTP per unificare gli orologi interni degli IED connessi.
• Manutenzione e monitoraggio online — Monitoraggio dello stato via rete, visualizzazione messaggi di porta, configurazione in campo, visualizzazione database, misurazione virtuale, trasferimento file e riavvio remoto per facilitare gli aggiornamenti.
• Auto-diagnosi — Supervisione continua hardware/software; in caso di anomalia il dispositivo blocca le operazioni e genera un allarme; in modalità ridondante un dispositivo di backup può subentrare.

Caratteristiche tecniche

• Modello: PCS-9794
• Protocolli supportati: IEC 61850, IEC 60870-5-103, Modbus
• Interfacce di comunicazione: porte seriali e porte Ethernet
• Modulo I/O opzionale per uscite binarie locali configurabili
• Indicazioni LED configurabili in tre colori (verde, rosso, giallo)
• Gestione utenti e password configurabile tramite LCD locale
• Registrazione comandi ed eventi con funzioni di ricerca e filtro
• Ridondanza: strategie a doppio dispositivo con alimentazione, comunicazioni e firmware indipendenti; scambio elettrico e di rete tra dispositivi
• Supporto IP coerente per modalità master/slave in rete duale downstream
• Sincronizzazione oraria: PPS, PPM, IRIG-B, messaggio temporale, SNTP
• Sintesi segnali: operazioni logiche (AND, OR, NOT, XOR) e aritmetiche (+, -, ×, ÷)
• Manutenzione/monitoraggio online: stato di funzionamento, visualizzazione messaggi di porta, configurazione in campo, vista database, misurazione virtuale, trasferimento file, riavvio remoto
• Auto-diagnosi con blocco automatico e takeover del backup in modalità ridondante
