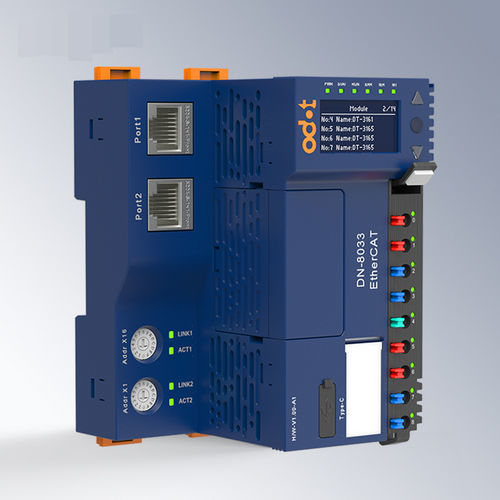

Modulo di comunicazione EtherCAT DN-8033

Ethernet2 portesu guida DIN

Adattatore di rete EtherCATL'adattatore di rete DN8033 supporta il protocollo standard EtherCAT, con Ethernet che supporta una velocità di comunicazione di 100Mbit/s.Il modulo supporta fino a 32 moduli IO di estensione, con un ingresso massimo di dati di processo di 1024 byte e un'uscita massima di 1024 byte, consentendo una selezione flessibile dei moduli IO da abbinare all'adattatore.Il modulo supporta la funzione di configurazione del master SDO e può essere configurato dal software del master EtherCAT. Il bus backplane ridondante ad alta velocità, con un ciclo di aggiornamento a pieno carico di 0,6 ms. Installazione a due fasi per una maggiore praticità, terminali di guida della luce a molla con layout sfalsato e terminali collegabili per una facile manutenzione e sostituzione. Diametro del cablaggio: 0,2 mm² (AWG 24) ~ 1,5 mm² (AWG 16).Il bus interno, l'alimentazione di sistema e l'alimentazione di campo sono completamente isolati per evitare che i segnali delle apparecchiature di campo interferiscano con le comunicazioni interne del modulo.Supporta la diagnostica di comunicazione e la funzione di diagnostica estesa del modulo, con spie luminose per lo stato di funzionamento e lo stato di comunicazione.Lo schermo OLED consente di visualizzare i parametri relativi al modulo e di acquisire informazioni importanti senza software.Parametri tecniciParametri generaliConsumo del modulo112mA@24VDCPotenza del sistema19,2~28,8VDC (nominale: 24VDC)Protezione anti-inversione: supportoCorrente di alimentazione del bus internoMax. 2A@5VDCAlimentazione di campo19,2~28,8VDC (nominale: 24VDC)Corrente di alimentazione di campoMax. DC 8Diametro di cablaggioMin. 0.2mm² (AWG24)Max. 1.5mm² (AWG16)Terminale innestabileSupporta il numero massimo di moduli di espansione32Funzione di diagnosticaDiagnosi della comunicazione, diagnostica dello stato dei moduli estesiBackplane BusDoppio bus ridondanteInstallazione35mm guida DINDimensione119*83*80mmCertificazione del prodottoCertificazione CEParametri di comunicazioneProtocolloEtherCAT slavePort2*RJ45Lunghezza della lineaMassimo 100m (lunghezza del segmento) tra 2 sitiVelocità di trasmissione100 MbpsNumero massimo di byte di ingresso/uscitaInput: 1024 ByteOutput: 1024 ByteImpostazioni alias del sitoConfigurazione tramite interruttore a tastiera o softwareParametri dell'ambienteTemperatura di funzionamento per installazione orizzontale-35℃~60℃Temperatura di funzionamento per installazione verticale-35℃~50℃Temperatura di stoccaggio-40℃~85℃Umidità dell'ambiente5%~95%RH (senza condensa)Altitudine di installazione<2000mGrado di inquinamentoⅡGrado di protezioneIP20MeccanicheCompleta la normativa IEC60068-2-6, IEC6008-2-27Resistenza all'isolamentoConforme a IEC61131-2Prestazioni EMCConforme a IEC61131-2, IEC61000-4ESD: Scariche a contatto ±6kV, Scariche in aria ±8kV, Livello di prestazioni A;SURGE: Modalità comune ±2kV, Modalità differenziale ±1kV, Livello di prestazioni A;EFT: ±2kV, Livello di prestazioni AKey Caratteristiche / Specifiche tecnicheSupporta il protocollo EtherCAT standard, Ethernet a 100Mbit/sEstensione fino a 32 moduli IOMassimo ingresso/uscita dati di processo: 1024 byte ciascunoConfigurazione master SDO tramite software master EtherCATBus backplane ridondante ad alta velocità, ciclo di aggiornamento di 0,6 msInstallazione in due fasi, terminali collegabili, diametro di cablaggio 0,2 mm²-1,5 mm²Isolamento completo tra bus interno/alimentazione di sistema e alimentazione di campoComunicazione e diagnostica dei moduli con indicatori di statoSchermo a LED per la visualizzazione dei parametriCertificato CE, protezione IP20, funzionamento a -35℃~60℃
