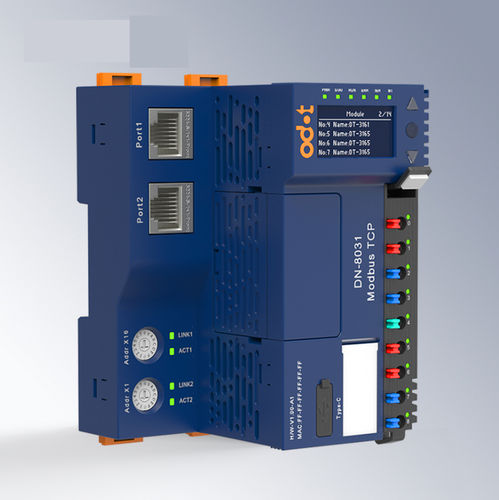

Modulo di comunicazione Modbus TCP DN-8031

RJ452 porteper tramissione dati

Adattatore di Rete Modbus TCP Caratteristiche del Modulo - L'adattatore di rete DN8031 supporta il protocollo server Modbus TCP standard, la funzione di cascata di switch a doppia porta di rete e l'accesso simultaneo da parte di fino a 10 client. - Supporta fino a 32 moduli IO in estensione; la somma dei dati di processo in ingresso e in uscita è fino a 8192 byte; selezione flessibile dei moduli IO da abbinare all'adattatore. - Supporta i codici di funzione Modbus 01/02/03/04/05/06/15/16/23 e la funzione di watchdog Modbus. - Bus di fondo ridondante ad alta velocità; il ciclo di aggiornamento a pieno carico è di 0,6 ms. - Installazione a due stadi per comodità; terminali a guida luminosa a molla in disposizione sfalsata; terminali estraibili per una facile manutenzione e sostituzione; diametro del cablaggio: 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - Il bus interno, l'alimentazione del sistema e l'alimentazione di campo sono completamente isolati per evitare che i segnali delle apparecchiature di campo interferiscano con le comunicazioni interne del modulo. - Supporta la diagnostica della comunicazione, la funzione di diagnostica del modulo esteso, con luci indicatrici per lo stato operativo e di comunicazione. - Schermo OLED per visualizzare i parametri del modulo e acquisire informazioni importanti senza software. Parametri Tecnici Parametri Generali - Consumo del Modulo: 78mA@24VDC - Alimentazione del Sistema: 19,2~28,8VDC (Nominale: 24VDC) - Protezione contro l'inversione: supporto - Corrente di Alimentazione del Bus Interno: Max. 2A@5VDC - Alimentazione di Campo: 19,2~28,8VDC (Nominale: 24VDC) - Corrente di Alimentazione di Campo: Max. DC 8A - Diametro del Cablaggio: Min. 0,2mm² (AWG24), Max. 1,5mm² (AWG16) - Terminale Estraibile: Supporto - Numero Massimo di Moduli di Espansione: 32 - Funzione di Diagnostica: Diagnostica della comunicazione, diagnostica dello stato del modulo esteso - Bus di Fondo: Doppia ridondanza del bus - Installazione: Guida DIN 35mm - Dimensione: 119*83*80mm - Certificazione del Prodotto: Certificazione CE Parametri di Comunicazione - Protocollo: Server Modbus TCP - Interfaccia: 2*RJ45, capacità di commutazione integrate - Lunghezza della Linea: Massimo 100m (lunghezza del segmento) tra 2 siti - Velocità di Trasmissione: 10/100 Mbit/s, full-duplex - Negoziazione Automatica: Supporto - MDI/MDIX Automatico: Supporto - Numero Massimo di Byte di Ingresso/Uscita: Ingresso: 8192 Byte, Uscita: 8192 Byte - Modalità di Ridondanza: Non supportata - Numero Massimo di Connessioni Client: 10 - Manutenzione Temporizzata TCP: Supporto - Watchdog Modbus: Supporto - Codice di Funzione Modbus: 01/02/03/04/05/06/15/16/23 - Impostazione dell'Indirizzo IP: Interruttore a rotella o software IO Config - Indirizzo IP Predefinito: 192.168.1.100 Parametri Ambientali - Temperatura di Funzionamento in Installazione Orizzontale: -35℃~60℃ - Temperatura di Funzionamento in Installazione Verticale: -35℃~50℃ - Temperatura di Stoccaggio: -40℃~85℃ - Umidità Ambientale: 5%~95%RH (Senza condensa) - Altitudine di Installazione: <2000m - Grado di Inquinamento: Ⅱ - Grado di Protezione: IP20 - Proprietà Meccaniche: Conforme a IEC60068-2-6, IEC6008-2-27 - Resistenza all'Isolamento: Conforme a IEC61131-2 - Prestazioni EMC: Conforme a IEC61131-2, IEC61000-4 - ESD: Scarica a contatto ±6kV, Scarica in aria ±8kV, Livello di prestazione A - SURGE: Modalità comune ±2kV, Modalità differenziale ±1kV, Livello di prestazione A - EFT: ±2kV, Livello di prestazione A Caratteristiche Chiave / Specifiche Tecniche - Supporta il protocollo server Modbus TCP - Cascata di switch a doppia porta di rete - Fino a 10 connessioni client simultanee - Supporta fino a 32 moduli IO - 8192 byte max di dati di ingresso/uscita - Supporta i codici di funzione Modbus 01/02/03/04/05/06/15/16/23 - Bus di fondo ridondante ad alta velocità (ciclo di aggiornamento di 0,6 ms) - Terminali estraibili, diametro del cablaggio da 0,2mm² a 1,5mm² - Isolamento completo tra il bus interno, l'alimentazione del sistema e l'alimentazione di campo - Diagnostica della comunicazione e del modulo con luci indicatrici - Schermo OLED per la visualizzazione dei parametri - Certificato CE - Temperatura di funzionamento: -35℃ a 60℃ (orizzontale), -35℃ a 50℃ (verticale) - Temperatura di stoccaggio: -40℃ a 85℃ - Grado di protezione: IP20
