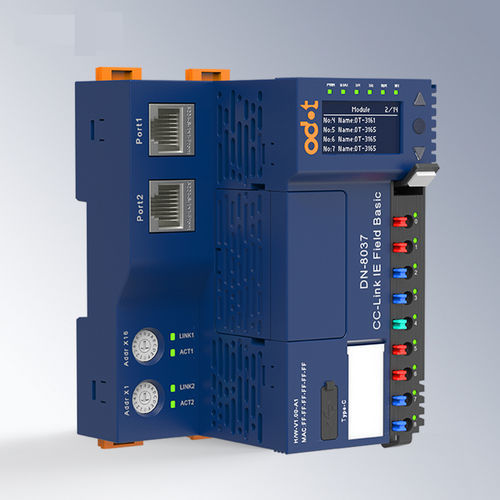

Modulo di comunicazione CC-Link DN-8037

EthernetRJ452 porte

Adattatore di Rete CC-Link IE Field Basic - Il modulo DN-8037 supporta il protocollo standard CC-Link IE Field Basic e dispone di funzionalità di cascata di switch a doppia porta di rete. - Supporta fino a 32 moduli IO di estensione; capacità RX/RY fino a 1024 (ogni stazione 64 bit), capacità RWr/RWw fino a 512 parole (ogni stazione 32 parole); selezione flessibile dei moduli IO da abbinare all'adattatore. - Supporta stazione di apparecchiature remote, fino a 16 stazioni, con distanza di trasmissione fino a 100m. - Bus di backplane ridondante ad alta velocità; il ciclo di aggiornamento del carico completo è di 0,6 ms. - Installazione in due fasi per comodità; terminali guida luce a molla disposti in modo sfalsato; terminale estraibile per una facile manutenzione e sostituzione; diametro del cablaggio: 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - Il bus interno, l'alimentazione del sistema e l'alimentazione di campo sono completamente isolati per evitare che i segnali delle apparecchiature di campo interferiscano con le comunicazioni interne del modulo. - Supporta la diagnostica della comunicazione e le funzioni di diagnostica del modulo estese, con spie per lo stato operativo e di comunicazione. - Lo schermo OLED consente di visualizzare i parametri relativi al modulo e di acquisire informazioni importanti senza software. Parametri Tecnici Parametro Generale - Consumo di Corrente: 93mA@24VDC - Alimentazione del Sistema: 19,2~28,8VDC (Nominale: 24VDC) Protezione anti-inversione: supporto - Corrente di Alimentazione del Bus Interno: Max. 2A@5VDC - Alimentazione di Campo: 19,2~28,8VDC (Nominale: 24VDC) - Corrente di Alimentazione di Campo: Max. DC 8A - Diametro del Cablaggio: Min. 0,2mm² (AWG24) Max. 1,5mm² (AWG16) - Terminale Estraibile: Supporto - Numero Massimo di Moduli di Espansione: 32 - Funzione di Diagnostica: Diagnostica della comunicazione, diagnostica dello stato del modulo estesa - Bus di Backplane: Doppia ridondanza del bus - Installazione: Guida DIN 35mm - Dimensione: 119*83*80mm - Certificazione del Prodotto: Certificazione CE Parametri di Comunicazione - Protocollo: CC-Link IE Field Basic - Interfaccia: 2*RJ45, capacità di switch integrate - Lunghezza della Linea: Massimo 100m (lunghezza del segmento) tra 2 siti - Velocità di Trasmissione: 100 Mbps, full-duplex - RX/RY: Max. 1024 Bit - RWr/RWw: Max. 512 Parole - Tipo di Stazione: Stazione di apparecchiature remote - Numero di Stazioni Logiche Occupate: 1~16 - Impostazioni Alias del Sito: Configurazione tramite interruttore DIP o software - Funzione di Diagnostica: Diagnostica della comunicazione, diagnostica dello stato del modulo estesa - Indirizzo IP Predefinito: 192.168.3.100 Parametri Ambientali - Temperatura di Funzionamento in Installazione Orizzontale: -35°C ~ 60°C - Temperatura di Funzionamento in Installazione Verticale: -35°C ~ 50°C - Temperatura di Stoccaggio: -40°C ~ 85°C - Umidità Ambientale: 5%~95%RH (Senza condensa) - Altitudine di Installazione: <2000m - Grado di Inquinamento: Ⅱ - Grado di Protezione: IP20 - Proprietà Meccaniche: Conforme a IEC60068-2-6, IEC6008-2-27 - Resistenza all'Isolamento: Conforme a IEC61131-2 - Prestazioni EMC: Conforme a IEC61131-2, IEC61000-4 (ESD: Scarica a contatto ±6kV, Scarica in aria ±8kV, Livello di prestazione A; SURGE: Modalità comune ±2kV, Modalità differenziale ±1kV, Livello di prestazione A; EFT: ±2kV, Livello di prestazione A) Caratteristiche Chiave / Specifiche Tecniche: - Supporta il protocollo CC-Link IE Field Basic - Cascata di switch a doppia porta di rete - Fino a 32 moduli IO di estensione - RX/RY: fino a 1024 bit; RWr/RWw: fino a 512 parole - Stazione di apparecchiature remote: fino a 16 stazioni, trasmissione 100m - Bus di backplane ridondante ad alta velocità, ciclo di aggiornamento di 0,6 ms - Terminali estraibili, diametro del cablaggio 0,2mm²–1,5mm² - Isolamento completo tra bus interno, alimentazione del sistema e alimentazione di campo - Diagnostica della comunicazione e del modulo, spie - Schermo OLED per la visualizzazione dei parametri - Certificazione CE - Temperatura di funzionamento: -35°C a 60°C (orizzontale), -35°C a 50°C (verticale) - Grado di protezione: IP20 - Installazione: Guida DIN 35mm - Dimensioni: 119*83*80mm
