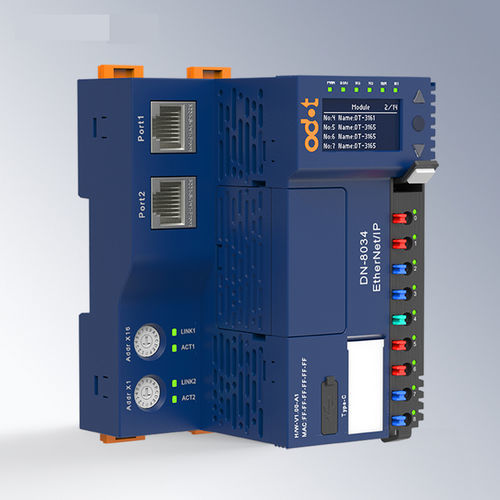

Modulo di comunicazione EtherNet/IP DN-8034

RJ452 portesu guida DIN

Adattatore di Rete EtherNet/IP Caratteristiche del Modulo - L'adattatore di rete DN8034 supporta il protocollo standard EtherNet/IP e la funzione di cascata del commutatore a doppia porta di rete. - Il modulo supporta fino a 32 moduli IO di estensione, con un input massimo di dati di processo di 1024 byte e un output massimo di 1024 byte, consentendo una selezione flessibile dei moduli IO da abbinare all'adattatore. - Bus di backplane ridondante ad alta velocità, con un ciclo di aggiornamento a pieno carico di 0,6 ms. - Installazione a due stadi per comodità, terminali guida luce a molla disposti in modo sfalsato e terminali collegabili per una facile manutenzione e sostituzione. Diametro del cablaggio: 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - Il bus interno e l'alimentazione del sistema sono completamente isolati dall'alimentazione di campo, impedendo ai segnali delle apparecchiature di campo di interferire con le comunicazioni interne del modulo. - Supporta la diagnostica della comunicazione, la funzione di diagnostica dello stato del modulo esteso, con spie per lo stato operativo e lo stato della comunicazione. - Lo schermo OLED consente di visualizzare i parametri relativi al modulo e di acquisire informazioni importanti senza software. Parametri Tecnici Parametro Generale - Consumo di Corrente: 104mA@24VDC - Alimentazione del Sistema: 19,2~28,8VDC (Nominale: 24VDC) Protezione anti-inversione: supporto - Corrente di Alimentazione del Bus Interno: Max. 2A@5VDC - Alimentazione di Campo: 19,2~28,8VDC (Nominale: 24VDC) - Corrente di Alimentazione di Campo: Max. DC 8A - Diametro del Cablaggio: Min. 0,2mm² (AWG24), Max. 1,5mm² (AWG16) - Terminale Collegabile: Supporto - Numero Massimo di Moduli di Espansione: 32 - Funzione di Diagnostica: Diagnostica della comunicazione, diagnostica dello stato del modulo esteso - Bus di Backplane: Doppia ridondanza del bus - Installazione: Guida DIN 35mm - Dimensione: 119*83*80mm - Certificazione del Prodotto: Certificazione CE Parametri di Comunicazione - Protocollo: Slave EtherNet/IP - Interfaccia: 2*RJ45, capacità di commutazione integrate - Lunghezza della Linea: Massimo 100m (lunghezza del segmento) tra 2 siti - Velocità di Trasmissione: 10/100 Mbps, full-duplex - Numero Massimo di Byte di Input/Output: Input: 1024 Byte, Output: 1024 Byte - Impostazione dell'Indirizzo IP: Interruttore a rotella o software IO Config - Indirizzo IP Predefinito: 192.168.1.200 Parametri Ambientali - Temperatura di Funzionamento in Installazione Orizzontale: -35℃~60℃ - Temperatura di Funzionamento in Installazione Verticale: -35℃~50℃ - Temperatura di Stoccaggio: -40℃~85℃ - Umidità Ambientale: 5%~95%RH (Senza condensa) - Altitudine di Installazione: <2000m - Grado di Inquinamento: Ⅱ - Grado di Protezione: IP20 - Proprietà Meccaniche: Conforme a IEC60068-2-6, IEC6008-2-27 - Resistenza all'Isolamento: Conforme a IEC61131-2 - Prestazioni EMC: Conforme a IEC61131-2, IEC61000-4 (ESD: Scarica a contatto ±6kV, Scarica in aria ±8kV, Livello di prestazione A; SURGE: Modalità comune ±2kV, Modalità differenziale ±1kV, Livello di prestazione A; EFT: ±2kV, Livello di prestazione A) Specifiche Chiave - Supporta fino a 32 moduli IO di estensione - Dati di processo di input/output max: 1024 byte ciascuno - Bus di backplane ridondante ad alta velocità (ciclo di aggiornamento di 0,6 ms) - Porte RJ45 doppie con commutatore integrato - Montaggio su guida DIN (35mm) - Temperatura di funzionamento: -35℃ a 60℃ (orizzontale), -35℃ a 50℃ (verticale) - Certificato CE, protezione IP20
