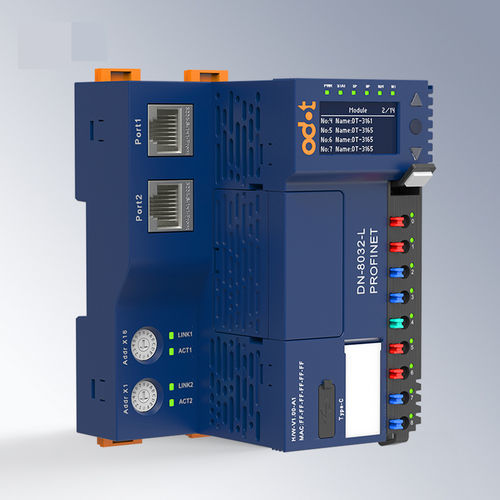

Modulo di comunicazione ProfiNet DN-8032-L

2 portea distanzasu guida DIN

Adattatore di Rete PROFINET - L'adattatore di rete DN8032-L supporta il protocollo standard PROFINET IO Device e dispone di una funzione di cascata di switch a doppia porta di rete. - Il modulo supporta fino a 32 moduli IO di espansione. L'ingresso massimo di dati di processo è di 1440 byte (ogni sottomodulo è di 1 byte ed è associato allo stato dei dati di ingresso), e l'uscita massima è di 1440 byte (ogni sottomodulo è di 1 byte ed è associato allo stato dei dati di uscita). Selezione flessibile dei moduli IO da abbinare all'adattatore. - Il modulo non supporta la ridondanza dei media MRP e la rete ad anello ridondante, ma supporta la modalità di comunicazione in tempo reale RT. Il periodo minimo di comunicazione in tempo reale RT è di 1ms. - Il modulo dispone di un bus di backplane ridondante ad alta velocità, con un ciclo di aggiornamento a pieno carico di 0,6ms. - Installazione a due stadi per comodità, terminali guida luce a molla disposti in modo sfalsato e terminali collegabili per una facile manutenzione e sostituzione. Diametro del cablaggio: 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - Il bus interno e l'alimentazione del sistema sono completamente isolati dall'alimentazione di campo, impedendo ai segnali delle apparecchiature di campo di interferire con le comunicazioni interne del modulo. - Supporta la diagnostica della comunicazione e le funzioni di diagnostica del modulo estese, con spie per lo stato operativo e lo stato della comunicazione. - Lo schermo OLED consente di visualizzare i parametri relativi al modulo e di acquisire informazioni importanti senza software. Parametri Tecnici Parametro Generale - Consumo di Corrente: 107mA@24VDC - Alimentazione del Sistema: 19,2~28,8VDC (Nominale: 24VDC) - Protezione anti-inversione: supporto - Corrente di Alimentazione del Bus Interno: Max. 2A@5VDC - Alimentazione di Campo: 19,2~28,8VDC (Nominale: 24VDC) - Corrente di Alimentazione di Campo: Max. DC 8A - Diametro del Cablaggio: Min. 0,2mm² (AWG24), Max. 1,5mm² (AWG16) - Terminale Collegabile: Supporto - Numero Massimo di Moduli di Espansione: 32 - Funzione di Diagnostica: Diagnostica della comunicazione, diagnostica dello stato del modulo estesa - Bus di Backplane: Doppia ridondanza del bus - Installazione: Guida DIN 35mm - Dimensione: 119*83*80mm - Certificazione del Prodotto: Certificazione CE Parametri di Comunicazione - Protocollo: PROFINET IO Device - Ingresso: 1440 byte - Uscita: 1440 byte - Velocità di Trasmissione: 10/100 Mbit/s - RT: Supporto, il periodo minimo di comunicazione in tempo reale RT è di 1ms - IRT: Non supportato - MRP: Non supportato - MRPD: Non supportato - Impostazione del Nome del Dispositivo: Interruttore DIP o configurazione software Parametri Ambientali - Temperatura di Funzionamento in Installazione Orizzontale: -35℃~60℃ - Temperatura di Funzionamento in Installazione Verticale: -35℃~50℃ - Temperatura di Stoccaggio: -40℃~85℃ - Umidità Ambientale: 5%~95%RH (Senza condensa) - Altitudine di Installazione: <2000m - Grado di Inquinamento: Ⅱ - Grado di Protezione: IP20 - Proprietà Meccaniche: Conforme a IEC60068-2-6, IEC6008-2-27 - Resistenza all'Isolamento: Conforme a IEC61131-2 - Prestazioni EMC: Conforme a IEC61131-2, IEC61000-4 - ESD: Scarica a contatto ±6kV, Scarica in aria ±8kV, Livello di prestazione A - SURGE: Modalità comune ±2kV, Modalità differenziale ±1kV, Livello di prestazione A - EFT: ±2kV, Livello di prestazione A Caratteristiche Chiave / Specifiche Tecniche - Supporta il protocollo standard PROFINET IO Device - Funzione di cascata di switch a doppia porta di rete - Espansione fino a 32 moduli IO - Dati di processo di ingresso/uscita max: 1440 byte - Non supporta MRP/IRT/MRPD - Supporta la comunicazione in tempo reale RT (min. 1ms) - Bus di backplane ridondante ad alta velocità (ciclo di aggiornamento 0,6ms) - Terminali collegabili, diametro del cablaggio 0,2mm²–1,5mm² - Isolamento completo tra bus interno/alimentazione del sistema e alimentazione di campo - Diagnostica della comunicazione e del modulo, display OLED - Certificato CE, protezione IP20 - Temperatura di funzionamento: -35℃ a 60℃ (orizzontale), -35℃ a 50℃ (verticale) - Temperatura di stoccaggio: -40℃ a 85℃ - Umidità: 5%–95% RH (senza condensa) - Altitudine di installazione: <2000m - Dimensioni: 119*83*80mm
