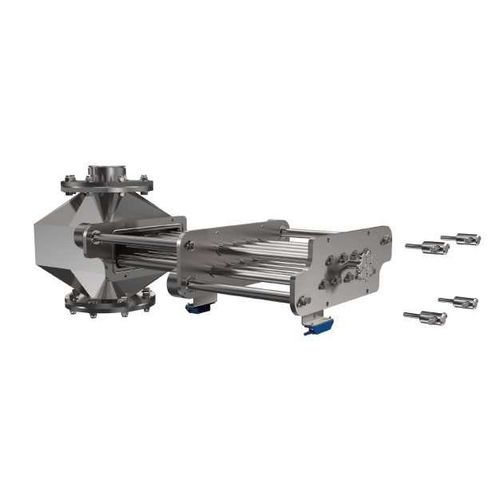

Filtro magnetico

industrialein acciaio inossidabilecon flangia

Panoramica
Una trappola magnetica per impianti di trasporto pneumatico cattura ed elimina contaminanti ferrosi da polveri, granuli e materiali sfusi per preservare la purezza del prodotto e proteggere le apparecchiature a valle. Gli assemblaggi tipici comprendono involucro in acciaio inox che guida il flusso del materiale, elementi magnetici (barre, piastre o tubi) e accessi di pulizia facilmente utilizzabili per consentire la separazione sicura senza interrompere il processo.

Caratteristiche principali

• Costruzione in acciaio inossidabile.
• Diametri di progetto disponibili da 6" a 12" (sezione rotonda).
• Altezza totale tipica 180–200 mm a seconda del modello.
• Connessioni flangiate superiore e inferiore per installazione in linea.
• Magneti permanenti in terre rare con rivestimento in acciaio inossidabile; design smontabile frontalmente.
• Estrazione manuale dei magneti tramite guide laterali; magneti sostituibili.
• Opzioni di costruzione speciali per applicazioni specifiche.
• Accessori opzionali: sensore di apertura sportello per monitoraggio dell'installazione.

Tipi di trappole magnetiche

• Trappole a barre: barre magnetiche installate all'interno di un involucro per attrarre e trattenere piccole particelle metalliche; progettate per una pulizia agevole.
• Trappole a piastra: piastre magnetiche piatte posizionate nel percorso del materiale per catturare contaminanti metallici di dimensioni maggiori; adatte a portate elevate.
• Trappole tubolari: tubi magnetici inseriti nel percorso del flusso, ideali per configurazioni a tubo.
• Trappole a tamburo: tipo a tamburo rotante per separazione continua nelle applicazioni di movimentazione sfusa.
• Trappole su nastro: nastri trasportatori dotati di magneti per trattenere particelle metalliche durante il trasporto.

Settori industriali
Utilizzate nei settori alimentare, farmaceutico, chimico, plastica, minerario, riciclo, edilizia (cemento e sabbia), carta e cellulosa e vernici e rivestimenti per rimuovere contaminanti ferrosi e proteggere le attrezzature di processo.

Caratteristiche / Specifiche tecniche

• Materiale: costruzione in acciaio inossidabile.
• Diametri di progetto: 6" a 12" (sezione rotonda).
• Altezza tipica: 180 mm – 200 mm a seconda del modello.
• Connessioni: flangiate superiore e inferiore.
• Tipo di magnete: magneti permanenti in terre rare con rivestimento in acciaio inossidabile; smontabili frontalmente.
• Manutenzione: magneti sostituibili; estrazione manuale tramite guide laterali.
• Opzione: sensore di apertura sportello per monitoraggio dell'installazione.
