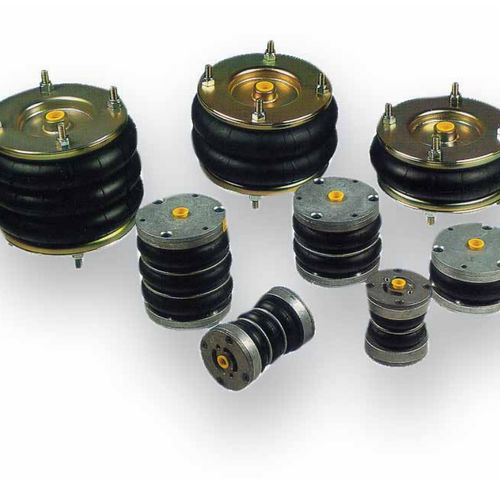

Cilindro a soffietto 9109
pneumaticoflessibilea effetto semplice

cilindro a soffietto
cilindro a soffietto
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
pneumatico
Tecnologia
flessibile
Configurazione
a effetto semplice
Materiale
in alluminio, in acciaio inossidabile
Altre caratteristiche
rotondo, a corsa breve, a soffietto
Corsa

Min.: 20 mm
(0,787 in)

Max.: 170 mm
(6,693 in)

Forza

Min.: 2.290 N

Max.: 237.600 N

Descrizione

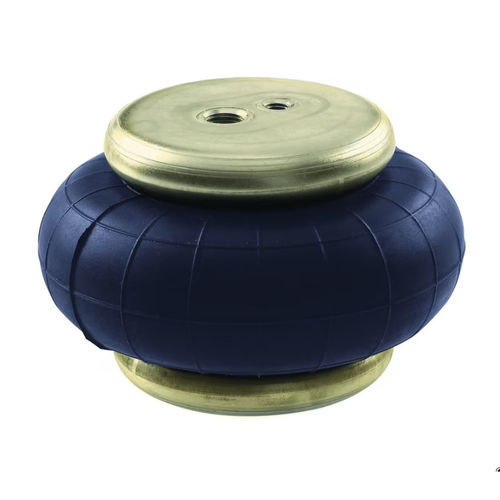

I soffietti ad aria serie 9109 e SP sono attuatori ad alta spinta a semplice effetto con una, due o tre convoluzioni. In fori da Ø70 a Ø660mm e corse da 20 a 375mm nelle versioni standard e ad alta temperatura per applicazioni con smorzatori di vibrazioni. La semplicità della costruzione garantisce una durata di vita estremamente lunga e praticamente esente da manutenzione anche in condizioni difficili. I soffietti ad aria serie 9109 e SP sono la scelta ideale per applicazioni che richiedono attuatori a semplice effetto a corsa breve e ad alta spinta. Non incorporano parti in metallo alternativo e quindi forniscono una spinta praticamente priva di attrito rispetto ai cilindri pneumatici convenzionali. Grazie alla loro costruzione flessibile, il montaggio dei soffietti ad aria compressa è meno critico rispetto ai cilindri pneumatici convenzionali, che normalmente richiedono un fissaggio e una guida rigidi e forniscono un solo asse entro un limite di 15° tra le facce. Inoltre, la posizione assiale delle piastre terminali può essere disallineata fino a 10 mm. Quando i soffietti pneumatici pressurizzati seguiranno la linea di minor resistenza. Di conseguenza, è necessario prestare attenzione alla geometria di montaggio nelle applicazioni angolari. Durante il funzionamento si raccomanda di non permettere all'unità di ""scendere dal basso"" o di raggiungere la sua altezza massima e di utilizzare dispositivi meccanici per evitare che ciò avvenga. Quando i soffietti d'aria depressurizzati si inseriscono in spazi sorprendentemente piccoli, particolarmente utili per il bloccaggio o lo spostamento di carichi di forma goffa o pesanti o per applicazioni con vibrazioni, ad es. alimentatori di dispositivi ad alta frequenza. La corsa di ritorno è fornita in parte dall'azione naturale della molla del soffietto, ma più generalmente dal carico stesso.

---
