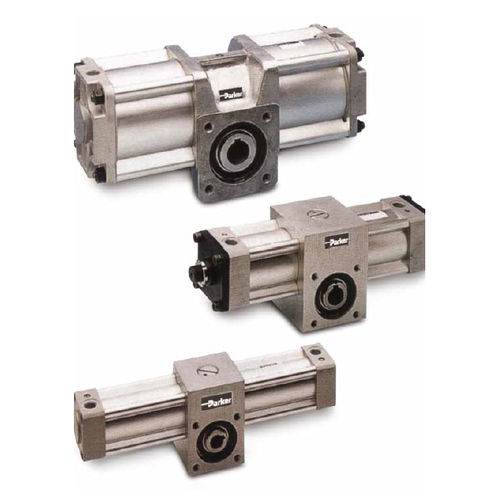

Attuatore con pignone e cremagliera VRS series

pneumaticorotativoin acciaio

L'attuatore rotativo VRS / VRA, disponibile con fori di montaggio da Ø32 a 125 mm, angoli di rotazione di 96°, 186° e 366° e una coppia teorica fino a 460 Nm, converte il movimento lineare tramite un sistema di trasmissione a pignone e cremagliera in un albero di uscita maschio o femmina. Panoramica del prodotto L’attuatore rotativo VRS / VRA, disponibile con fori di Ø32 a 125 mm e angoli di rotazione di 96°, 186° e 366°, converte il movimento lineare in movimento rotatorio tramite una trasmissione a pignone e cremagliera con albero di uscita maschio o femmina e smorzamento pneumatico regolabile. Adatto per applicazioni quali l’apertura e la chiusura di porte e cancelli, il serraggio e l’agitazione di fluidi e materie prime. Coppia teorica fino a 460 Nm: l’attuatore rotativo VRS / VRA converte il movimento lineare di 2 cilindri contrapposti a semplice effetto in movimento rotatorio tramite un sistema di trasmissione a pignone e cremagliera contenuto all’interno del corpo del cilindro. La trasmissione avviene tramite un albero di uscita maschio o femmina e l’ammortizzazione pneumatica regolabile contribuisce a proteggere l’unità dagli effetti dell’inerzia dovuta a carichi eccessivi. È possibile aggiungere fermi di regolazione angolare opzionali su entrambe le piastre terminali, o su una sola di esse, consentendo una regolazione dell’angolo di rotazione di 15°; inoltre, le posizioni delle porte possono essere specificate su qualsiasi faccia per facilitare l’installazione. Il corpo, il tubo e le piastre terminali in alluminio anodizzato offrono una buona resistenza alla corrosione. Per ambienti più aggressivi e corrosivi, la versione VRA con fori da Ø32 a 80 mm è dotata di un pignone in acciaio inossidabile contenuto in un involucro impermeabile sigillato con silicone. Cuscinetti a sfere, anelli di sicurezza, tiranti e viti in acciaio inossidabile contribuiscono ad aumentare il livello complessivo di protezione. Le versioni VRS / VRA hanno una temperatura standard compresa tra -10 °C e +60 °C.
