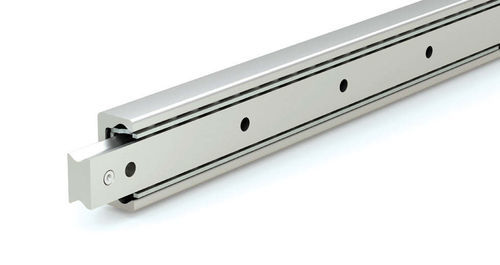

Slitta lineare per cassetti SDP series

ad alti carichiresistente alla corrosione

Panoramica
Le guide per cassetti a estensione parziale ad alta portata (serie SDP) sono assiemi di guide telescopiche in acciaio con scorrimento interno, gabbia di sfere di precisione e guide esterne indurite. Il progetto ad estensione parziale consente alla piattaforma portante di estendersi solo per una parte della lunghezza della guida mantenendo supporto all'interno della struttura, garantendo compattezza e stabilità. La serie SDP di PBC Linear è utilizzabile come guida ad estensione parziale autonoma e come modulo per configurazioni a montaggio posteriore, frontale e affiancate.

Vantaggi principali

• Movimento a estensione parziale per escursioni guidate dove non è richiesta l'estensione completa
• Ingombro compatto che semplifica l'integrazione in telai e armadi
• Costruzione in acciaio indurito con finitura resistente alla corrosione
• Guidaggio a sfere di precisione per prestazioni uniformi sotto carico

Applicazioni

• Vassoi macchina, vani porta-utensili e cassetti per attrezzature
• Pannelli di servizio e sportelli di accesso macchina
• Sistemi di automazione, stoccaggio industriale e scaffalature
• Apparecchiature mobili leggere e contenitori rack che richiedono spostamenti limitati

Esempi di prodotto (rappresentativi)

• Guida per cassetto in acciaio SDP43S-1970 — Estensione parziale — Dimensione: 43 mm — Corsa: 1013 mm
• Guida per cassetto in acciaio SDP43S-1890 — Estensione parziale — Dimensione: 43 mm — Corsa: 963 mm
• Guida per cassetto in acciaio SDP43S-1810 — Estensione parziale — Dimensione: 43 mm — Corsa: 928 mm
• Guida per cassetto in acciaio SDP43S-1730 — Estensione parziale — Dimensione: 43 mm — Corsa: 878 mm

Caratteristiche / specifiche tecniche

• Progettazione: guida telescopica in acciaio ad estensione parziale con scorrimento interno e gabbia di sfere di precisione
• Corsa massima: Fino a 1013 mm
• Lunghezze dei binari disponibili: 130 mm a 1970 mm
• Profilo tipico: larghezza del binario 43 mm (esempio serie SDP)
• Capacità di carico: Supporta fino a 24.230 N
• Costruzione: binari in acciaio indurito
• Finitura: finitura resistente alla corrosione
• Guidaggio: guidaggio a sfere di precisione per un movimento uniforme e ripetibile
• Casi d'uso: vassoi macchina, pannelli di servizio, vani porta-attrezzi, sistemi di automazione, stoccaggio industriale, sportelli di accesso macchina, apparecchiature mobili
