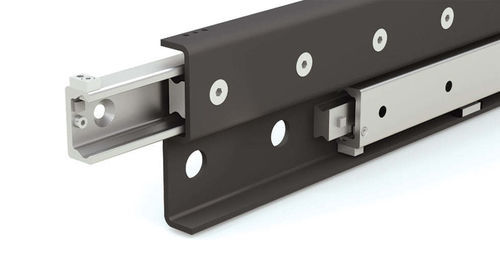

Slitta lineare a estensione totale SDS

per cassettiad alti carichiin acciaio

Panoramica
Le guide per cassetti a estrazione totale sono gruppi di binari lineari telescopici basati su un meccanismo a gabbia di sfere che consente a una piattaforma portante di scorrere verso l'esterno fino alla sua lunghezza utile completa, esponendo un vassoio, un pannello, un cassone o una piattaforma oltre la struttura di montaggio. Le guide affiancate posizionano due sezioni di binario una accanto all'altra sullo stesso lato del carico, creando una struttura stretta a trave per applicazioni in cui la larghezza è limitata ma sono richiesti movimento guidato, rigidità e supporto di carico.

Caratteristiche SDS S-Beam affiancate
Le guide per cassetti in acciaio heavy-duty SDS S-Beam di PBC Linear utilizzano due binari SDP in acciaio temprato disposti affiancati per creare un sistema di scorrimento compatto e rigido adatto ai progetti industriali stretti. Posizionando i binari spalla a spalla, la serie SDS riduce la flessione e mantiene un allineamento controllato supportando un'estensione fluida sotto carico. La configurazione SDS differisce dalle guide a montaggio posteriore (che privilegiano la massima estensione) e dalle guide a montaggio frontale (binari più racchiusi per protezione dalla contaminazione). Le guide SDS affiancate sono progettate per inserire un'estensione heavy-duty in involucri di montaggio sottili mantenendo un movimento stabile e controllato.

Caratteristiche funzionali principali

• Assemblaggio di binari lineari telescopici con meccanismo a gabbia di sfere per guida a bassa attrito
• Disposizione dei binari affiancata (stesso lato) per involucri di montaggio stretti e maggiore rigidità
• Profilo S-Beam ottimizzato per applicazioni heavy-duty con spazio limitato
• Binari SDP in acciaio temprato; finitura zincata comune nelle varianti industriali
• Progettato per esporre completamente un vassoio, pannello, cassone o piattaforma oltre la struttura di montaggio

Applicazioni
Applicazioni industriali e commerciali che richiedono guida a estrazione totale heavy-duty da un solo lato quando la larghezza dell'insieme è limitata ma la rigidità e il movimento controllato sono critici (esempi: vassoi per macchine stretti, piattaforme a sbalzo per attrezzature, cassoni e cassetti industriali).

Specifiche tecniche

• Nome serie: SDS S-Beam (Side-by-Side)
• Meccanismo: elementi rotolanti a gabbia di sfere (guida telescopica a sfere)
• Materiale dei binari: binari SDP in acciaio temprato (guide industriali comunemente zincate)
• Configurazione di montaggio: affiancata / stesso lato (due binari spalla a spalla)
• Larghezze nominali dei binari osservate: 28 mm (SDS28S) e 43 mm (SDS43S)
• Lunghezze dei binari disponibili (indicate sul sito): 290 mm a 1.570 mm
• Corsa massima (indicata): fino a 1.520 mm
• Capacità di carico (indicata): fino a 5.578 N
• Obiettivo di progetto: profilo sottile per layout stretti preservando rigidità ed estensione controllata sotto carico
