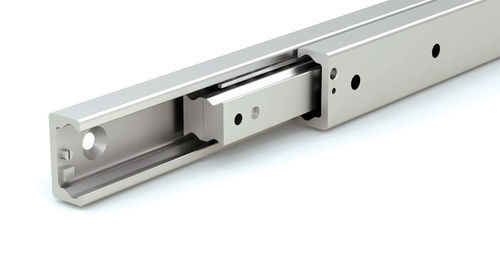

Slitta lineare a estensione totale SDF series

per cassettiad alti carichiin acciaio

Panoramica
Le guide per cassetti con montaggio frontale sono gruppi di binari lineari telescopici supportati da una superficie di montaggio anteriore e basati su un meccanismo a gabbia di sfere per un'estrazione e un'entrata fluide. In configurazione a montaggio frontale le sezioni del binario sono disposte faccia a faccia, creando un profilo più chiuso attorno alla gabbia di sfere e agli elementi volventi per proteggerli da polvere, detriti, trucioli di legno e altre contaminazioni leggere. La serie SDF per uso pesante utilizza sezioni di binario SDP in acciaio temprato in questa disposizione faccia a faccia per corse a estrazione totale nelle applicazioni industriali.

Applicazioni

• Pavimenti di stabilimento
• Macchine per imballaggio
• Attrezzature per la lavorazione del legno
• Cassoni industriali
• Pannelli di accesso e manutenzione

Caratteristiche principali

• Design resistente alla polvere: profilo frontale chiuso che protegge la gabbia di sfere e gli elementi volventi
• Configurazione telescopica montata frontalmente per corsa guidata ad estrazione totale
• Sezioni di binario SDP in acciaio temprato per impieghi gravosi
• Disponibile in configurazioni di corsa monodirezionale o bidirezionale
• Corsa massima: fino a 2.026 mm
• Lunghezze dei binari disponibili: 130 mm a 1.970 mm
• Capacità di carico: fino a 1.909 N
• Esempi di dimensioni nominali: 43 mm (varianti SDF43)

Specifiche tecniche

• Serie: SDF (SDF Series)
• Tipo: Guida telescopica per cassetto montaggio frontale a estrazione totale
• Meccanismo: Gabbia di sfere (elementi volventi)
• Materiale dei binari: Acciaio temprato (sezioni di binario SDP)
• Configurazione: Disposizione faccia a faccia dei binari (profilo chiuso)
• Opzioni di corsa: Configurazioni monodirezionali e bidirezionali
• Corsa massima: fino a 2.026 mm
• Lunghezze dei binari disponibili: 130 mm a 1.970 mm
• Capacità di carico: fino a 1.909 N
• Resistenza alle particelle: Resistente alla polvere; protegge la gabbia di sfere da polvere, detriti e trucioli
• Esempi di dimensioni nominali: 43 mm (varianti SDF43)
• Applicazioni tipiche: Pavimenti di stabilimento, macchine per imballaggio, attrezzature per la lavorazione del legno, cassoni industriali, pannelli di accesso
