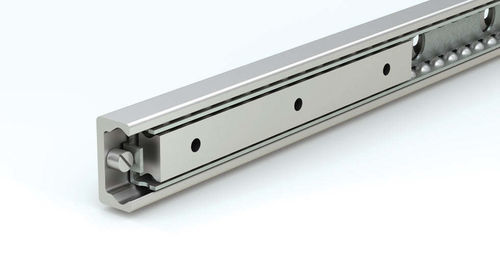

Slitta lineare a estensione totale SDC series

a biglieper cassettiad alti carichi

Panoramica
Guide lineari a sfere con binari guida a C progettate per un movimento lineare contenuto e guidato. La Serie SDC utilizza una gabbia di sfere di precisione separata e un binario in acciaio temprato. Il carrello interno sostiene il carico all'interno del binario esterno fisso a C mentre la gabbia di sfere trattiene le sfere d'acciaio tra le superfici del carrello e del binario, fornendo contatto di rotolamento a bassa attrito e distribuzione uniforme del carico.

Funzionamento
Il carrello interno viene spinto o tirato all'interno del binario fisso a C. La gabbia di sfere galleggia tra carrello e binario e generalmente percorre circa la metà della corsa del carrello. I finecorsa meccanici integrati limitano la corsa all'interno della lunghezza del binario, proteggendo i componenti interni e mantenendo il movimento all'interno dell'ingombro del binario.

Vantaggi e applicazioni

• Movimento contenuto all'interno di un involucro a C per operazioni protette e resistenza ai detriti
• Contatto di rotolamento a bassa attrito e percorso di carico distribuito per lunga durata sotto carichi elevati
• Supporto per più carrelli interni su un unico binario per sistemi modulari ad alta capacità
• Applicazioni tipiche: piattaforme industriali pesanti, pannelli di accesso di grandi dimensioni, sistemi di posizionamento robotici, sistemi di accesso alle macchine e altre installazioni robuste che richiedono movimento lineare contenuto

Caratteristiche

• Geometria chiusa a C: lo slider interno rimane all'interno dell'involucro del binario
• Gabbia di sfere separata: sfere d'acciaio trattenute tra carrello e binario
• Capacità multi-carrello per configurazioni modulari e multi-carrello
• Opzioni di corsa in singola e doppia direzione
• Finecorsa meccanici integrati per limitare e proteggere la corsa
• Progetto chiuso che aiuta a proteggere i componenti interni dai detriti mantenendo il movimento guidato

Dati tecnici

• Serie: SDC Series
• Corsa massima: fino a 1,310 mm
• Lunghezze del binario disponibili: da 130 mm a 1,970 mm
• Capacità di carico: fino a 65,272 N
• Corsa tipica del carrello interno rispetto alla corsa del carrello: la gabbia di sfere normalmente percorre circa la metà della corsa del carrello
• Disponibile con configurazioni di corsa in singola e doppia direzione
• Esempi di formati prodotto (illustrativi): varianti SDC43 (dimensioni interne di esempio indicate): es. SDC43N-1330-610 — larghezza binario 43 mm, lunghezza binario 1330 mm, carrello interno 610 mm
