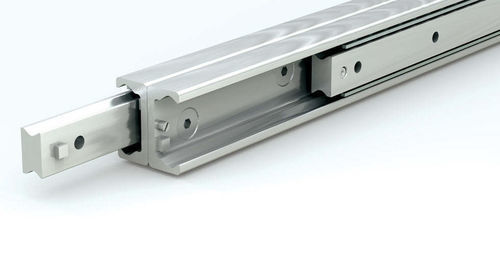

Slitta lineare a estensione totale SDB series

telescopicoper cassettiad alti carichi

PanoramicaLe guide per cassetti a montaggio posteriore sono gruppi di guide lineari telescopiche supportate da una superficie di montaggio posteriore e progettate per l'estrazione totale. La SDB Series utilizza due guide SDP in acciaio indurito montate schiena contro schiena per creare una configurazione telescopica rigida che consente al cursore interno di estendersi oltre la lunghezza nominale della guida, offrendo grande portata da un ingombro di montaggio compatto. Questo montaggio posteriore è utile quando il montaggio laterale non è pratico, quando l'accesso è limitato o quando un carico a sbalzo deve rimanere stabile per tutta la corsa. Le guide SDB sono destinate ad applicazioni industriali e pesanti, fornendo movimento guidato, supporto del carico e rigidezza in estrazione.

Caratteristiche

• Movimento telescopico esteso: la corsa supera la lunghezza della singola guida
• Flessibilità di progettazione: configurazioni disponibili a corsa unidirezionale e bidirezionale
• Corsa massima: fino a 2,026 mm
• Lunghezze guida disponibili: 130 mm a 1,970 mm
• Capacità di carico: fino a 3,092 N
• Configurazione schiena contro schiena: rigidità migliorata durante l'estrazione
• Costruzione: guide SDP in acciaio indurito; varianti tipiche includono acciaio indurito zincato con guida a sfere di precisione per resistenza alla corrosione e movimento fluido

Domande frequenti

• Che cos'è una guida per cassetto a montaggio posteriore? Una guida a montaggio posteriore è un gruppo di guide lineari supportato dalla superficie posteriore e progettato per sostenere carichi a sbalzo quando l'elemento mobile si estende senza supporto laterale. Si usa quando il montaggio laterale non è pratico o quando è richiesta una maggiore portata da una base compatta.
• Quando usare una guida a montaggio posteriore invece di una laterale? Si sceglie una guida posteriore quando l'accesso laterale è limitato, quando l'applicazione richiede che il carico si estenda da un supporto posteriore fisso, o per assemblaggi a sbalzo e profondi che necessitano di grande portata da un ingombro compatto.

Specifiche tecniche

• Nome della serie: SDB Series
• Configurazione guide: due guide SDP in acciaio indurito montate schiena contro schiena (telescopiche)
• Corsa massima: fino a 2,026 mm
• Lunghezze guide disponibili: 130 mm a 1,970 mm
• Capacità di carico: fino a 3,092 N
• Opzioni di direzione: configurazioni a corsa unidirezionale e bidirezionale
• Materiali / finitura: guide in acciaio indurito; varianti indicano acciaio indurito zincato con guida a sfere di precisione per resistenza alla corrosione
• Esempio di profilo tipico: larghezza 43 mm (più varianti con profilo 43 mm e corse variabili)
• Applicazioni: guide per cassetti pesanti, guide industriali per cassetti, carichi a sbalzo, accesso in strutture confinate, grande portata da montaggio compatto
