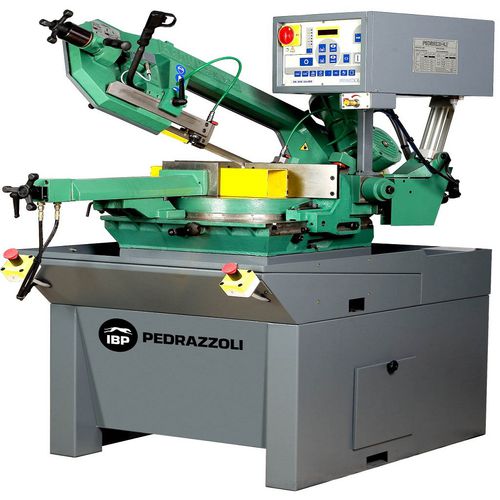

Sega a nastro BROWN SN 300 SA

verticaleper metalliper barre

Descrizione del prodotto
La BROWN SN 300 SA di IBP PEDRAZZOLI è una segatrice a nastro semiautomatica progettata per tagli precisi su sezioni tonde, quadre e rettangolari. La struttura in ghisa riduce risonanze e vibrazioni; il grande disco di supporto rotante e la morsa regolabile garantiscono ripetibilità e precisione per applicazioni produttive industriali.

Caratteristiche

• Due velocità trifase (400 V – 50 Hz; altri voltaggi su richiesta)
• Motore in posizione verticale per ridurre l’ingombro posteriore; trasmissione con riduttore vite-corona in bagno d’olio (rapporto 1:40)
• Ampio disco di supporto circolare su pista a sfere temprare per rotazione fluida e elevata perpendicularità
• Posizionamento archetto regolabile mediante boccola eccentrica per tagli a 90°; fermi meccanici a 45° dx e 45°/60° sx
• Guidalama in widia con boccole eccentriche a cuscinetti per stabilità della lama
• Cilindro idraulico per corsa morsa regolabile; la morsa è posizionabile su tutta la base macchina
• Spalle morsa retrattili e regolabili per massima capacità di taglio e allineamento preciso
• Dispositivo di tensionamento lama per tensione costante e uniforme
• Impianto lubrorefrigerazione con pompa elettrica e due ugelli regolabili sui guide
• Pannello comandi accessibile e pulsante avvio lama in bassa tensione con dispositivo "uomo presente"
• Pedaliera per cicli di taglio semiautomatici
• Archetto incernierato su cuscinetti conici
• Doppio pulsante di emergenza sulla struttura frontale
• Sensore di sicurezza elettronico per arresto lama in caso di slittamento o rottura

Vantaggi

• Morsa verticale idraulica antibava opzionale
• Puntatore laser per posizione taglio opzionale
• Cilindro idraulico per movimento archetto opzionale

Capacità di taglio
Tubi tondi — 45° sx: 160 mm
Tubi tondi — 0°: 220 mm
Tubi tondi — 45° dx: 200 mm
Tubi tondi — 60° dx: 130 mm

Profili quadrati — 45° sx: 120 mm
Profili quadrati — 0°: 190 mm
Profili quadrati — 45° dx: 150 mm
Profili quadrati — 60° dx: 110 mm

Profili rettangolari — 45° sx: 160 x 130 mm
Profili rettangolari — 0°: 330 x 150 mm
Profili rettangolari — 45° dx: 160 x 130 mm
Profili rettangolari — 60° dx: 110 x 110 mm

Accessori su richiesta

• Indicatore laser di taglio
• Regolatore pressione morsa
• Lubrificazione micromist
• Morsa verticale antibava
• Variatore elettronico di velocità
• Trasportatori di carico e scarico

Dati tecnici

• Modello: BROWN SN 300 SA
• Marca: IBP PEDRAZZOLI
• Dimensioni (L x P x H): 1400 x 1500 x 1800 mm (Fermobarra) — 870 x 1860 x 2100 mm (base)
• Altezza piano lavoro: 955 mm
• Peso: 490 kg
• Capacità massima taglio rettangolare 90°: 330 x 150 mm
• Due velocità operative; alimentazione trifase 400 V – 50 Hz (altri voltaggi disponibili)
• Trasmissione: riduttore vite-corona 1:40 in bagno d’olio
• Sistema di tensionamento lama: molla
• Lubrorefrigerazione: pompa elettrica e due rubinetti regolabili
• Sicurezza: sensore slittamento/rottura nastro, doppio pulsante emergenza, avvio uomo-presente
• Comandi: pannello accessibile; pedaliera per ciclo semiautomatico
