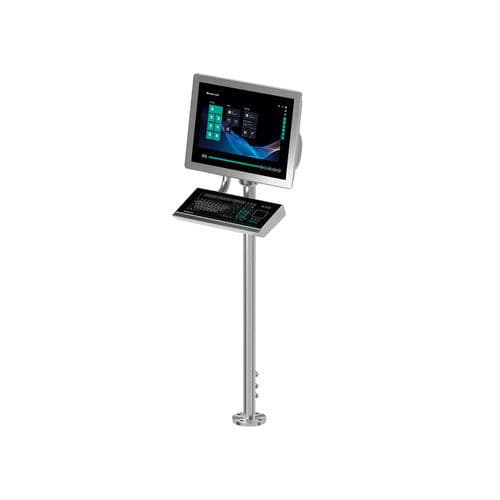

Monitor LCD RM-GXP1100-22F-*-T4*

a cristalli liquidiindustriale21,5"

Panoramica del prodotto
VisuNet GXP Remote Monitor Zona 1/21 (generazione 2024, processore Intel® Atom Elkhart Lake).

Vantaggi principali

• Display 21,5" (54,61 cm)
• Formato widescreen 16:9 per adattarsi alle postazioni di ingegneria
• Soluzione Thin Client (con firmware VisuNet RM Shell)
• Design leggero
• Risoluzione Full HD
• Sistema completamente modulare per facile manutenzione in campo
• Opzioni di montaggio a filo o con cornice
• Classificazione IP66 per ogni componente e per l'intero sistema con involucro
• Certificato ATEX e IECEx Zona 1/21
• Lettore RFID integrato (opzionale)

Breve descrizione
Postazione operatore (RM) progettata come VisuNet GXP Remote Monitor per aree pericolose (Zona 1/21). Sistema modulare classificato IP66 che offre funzionamento in thin client, display Full HD e opzioni per RFID integrato e interazione touch.

Dati tecnici (selezionati)
Specifiche generali:
Tipo: Remote Monitor

Hardware:
Processore: Intel® Atom Elkhart Lake x6211E
RAM: 4 GB
Memoria di massa: 64 GByte eMMC

Alimentazione:
AC: 115/230 V AC, 0,4 ... 0,7 A, 50/60 Hz
DC: 18 ... 36 V DC, 1,5 ... 3 A

Display / Indicatori / Mezzi di comando:
Tipo di display: LCD con retroilluminazione LED
Dimensione schermo: 54,61 cm (21,5 pollici)
Risoluzione: 1920 x 1080 pixel (Full HD); Rapporto d'aspetto 16:9
Profondità colore: 24 bit (16,7 M) colori
Contrasto: 5000:1 (tipico)
Luminosità: 300 cd/m² (tipico)
Angolo di visuale: 175° in tutte le direzioni
Vita utile retroilluminazione: 50.000 h vita media tipica a 25 °C

Dispositivi di input:
Touch screen (opzionale): projective capacitive; multi-touch a 10 dita, compatibile con guanti
Tastiera: Tastiera a membrana con diverse opzioni di puntamento disponibili (vedi scheda EXTA4)

Interfacce (standard e opzioni rilevanti):
Standard: 1 x Ethernet 100/1000BASE-TX (Ex e) o 1 x fibra ottica 1000BASE-SX (Multimode) o 1 x fibra ottica 1000BASE-LX (Singlemode), 1 x USB 2.0 (Ex e; porta di servizio), 2 x USB 1.1 (Ex i; destinati a tastiera e mouse Pepperl+Fuchs), 1 x ingresso alimentazione DC o AC (tramite alimentatore)
Opzionale: Interface 3: interfaccia lettore di codici a barre per scanner 1-D cablati (Ex i); Interface 4: interfaccia lettore di codici a barre per scanner 2-D cablati (Ex i); Interface 5: interfaccia RS-232 con alimentazione (Ex i)
Altri: 1 x RS-232 (Ex e), 1 x RS-485 (Ex e), 1 x Ethernet 100/1000Base-TX (Ex e), Bluetooth v4.0 (fino a 30 m in campo aperto, +8 dBm, 2,402 ... 2,48 GHz)

Conformità direttive / Norme (selezione):
Compatibilità elettromagnetica: Direttiva 2014/30/UE — EN 61326-1:2013 (località industriali) (solo prodotti senza Bluetooth / senza RFID)
Apparecchiature radio e telecomunicazioni: Direttiva 2014/53/UE — EN 300 328 V2.2.2:2019; EN 301 489-1 V2.2.0:2017; EN 301 489-17 V3.2.0:2017 (solo prodotti Bluetooth). Gli standard radio per prodotti RFID e simili sono elencati se applicabili.
RoHS: Direttiva 2011/65/UE — EN IEC 63000:2018

Software:
Sistema operativo: VisuNet RM Shell 6 (basato su Windows® 10 IoT Enterprise LTSC 2021 x64). Opzionale preinstallato (senza licenza): IGEL OS 12 o IGEL OS 11 (Linux).

Condizioni ambientali:
Temperatura di funzionamento: -20 ... 50 °C (il display può reagire lentamente sotto 0 °C)
Temperatura di immagazzinamento: -20 ... 60 °C
Umidità relativa: 93% a 40 °C, non condensante (secondo EN60068-2-78)
Altitudine massima di esercizio: 2000 m
Resistenza agli urti: 18 urti 15 g, 11 ms su tutti gli assi (IEC 60068-2-27)
Resistenza alle vibrazioni: 10 ... 150 Hz, +/- 0,075 mm, 1 g, 10 cicli per asse (EN60068-2-6)

Specifiche meccaniche:
Grado di protezione: IP66 (componenti individuali e sistema completo con involucro)
Materiale (interno): Pannello: alluminio anodizzato (TCU, PCU, PSU), alluminio verniciato a polvere (DPU)
Materiale (esterno): Cornice: acciaio inossidabile AISI 304 (1.4301); Involucro sistema H4: acciaio inossidabile AISI 304 (1.4301), sabbiato, rugosità superficiale tipica Ra = 1,6 µm
Installazione: Montaggio a filo (richiede kit di montaggio personalizzato); montaggio pannello in involucro di sistema con cornice; montaggio pannello in cabinet con cornice e kit standard
Massa: Pannello (DPU con cornice, TCU, PSU DC): ca. 23 kg; Pannello (DPU con cornice, TCU, PSU AC): ca. 24 kg; Involucro di sistema (AG-XX00): ca. 11 kg
Dimensioni: Pannello (DPU con cornice, TCU, PSU DC): 625 mm x 459 mm x 120 mm; Pannello (DPU con cornice, TCU, PSU AC): 625 mm x 459 mm x 137 mm; Pannello con involucro di sistema: 625 mm x 459 mm x 173 mm; Foratura pannello: 583 mm x 417 mm (superficie di installazione)
Nota: * vedere la targhetta: alternativa 2021, il processore non può essere selezionato

Dati per applicazioni in aree pericolose:
Certificato EU-type examination: BVS 17 ATEX E 036 X
Marcatura: II 2G Ex eb q ib [ib] IIC T4 Gb / [exsign] II 2D Ex tb [ib] IIIC T85°C Db
Conformità direttiva per aree pericolose: Direttiva 2014/34/UE — EN IEC 60079-0:2018; EN 60079-5:2015; EN IEC 60079-7:2015+A1:2018; EN 60079-11:2012; EN 60079-31:2014

Omologazioni internazionali (selezione)
Certificato IECEx: IECEx BVS 17.0029X
Marcatura IECEx: Ex eb q ib [ib] IIC T4 Gb / Ex tb [ib] IIIC T85°C Db
Norme (IECEx): IEC 60079-0:2017; IEC 60079-5:2015; IEC 60079-7:2017; IEC 60079-11:2011; IEC 60079-31:2013

Caratteristiche / specifiche tecniche

• Famiglia prodotto: VisuNet GXP Remote Monitor (RM)
• Denominazione modello: RM-GXP1100-22F-*-T4*
• Display: 21,5" / Full HD / 300 cd/m²
• CPU: Intel® Atom Elkhart Lake x6211E
• RAM: 4 GB
• Memoria: 64 GB eMMC
• Alimentazione: 115/230 V AC o 18-36 V DC
• Interfacce: Ethernet (rame/fibra), USB, RS-232/RS-485 (opzionale), interfacce barcode (opzionale), Bluetooth
• Grado di protezione: IP66 (componenti & involucro sistema)
• Conformità: ATEX / IECEx Zona 1/21 certificato; varie norme EMC e radio
• Temperatura di esercizio: -20 ... 50 °C
• Peso (pannello): ca. 23–24 kg; involucro sistema ca. 11 kg
