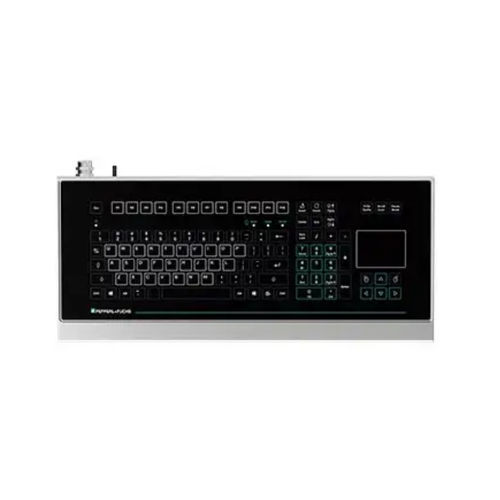

Tastiera ad incastro EXTA4-*1-**-K4*

a membrana105 tasticon touchpad

Panoramica del prodotto
Tastiera Ex i con touchpad per utilizzo in aree pericolose. Tastiera PC a corsa corta con touchpad capacitivo integrato, progettata per l'installazione in pannelli di controllo industriali.

Vantaggi principali

• Classe di protezione: IP66 (con involucro)
• Scocche in acciaio inossidabile e alluminio anodizzato
• Layout nazionali disponibili: US international, Tedesco, Francese
• 105 tasti a corsa corta, compatibile PC
• Certificata per zone esplosive: Zona 1/21 e Zona 2/22
• Interfaccia USB; lunghezze cavo disponibili: 5 m / 2 m / 1 m
• Elencata UL per USA e Canada; omologazioni IECEx e ATEX

Specifiche generali
Tipo: Tastiera con touchpad
Componenti idonei: SK-PC-Z1D1-UU1-10-HS e SK-PC-D2-UU1-10-HS

Alimentazione
Tensione nominale: Ex i, alimentazione tramite linea dati

Indicatori / mezzi di comando
Tastiera: 105 tasti a corsa corta; Layout: US international, Tedesco, Francese
Touchpad — Principio attivo: Capacitivo
Touchpad — Risoluzione: 10 Pts/mm x 10 Pts/mm
Touchpad — Area attiva (mm): 66 x 50

Interfaccia
Tipo di interfaccia: USB (con opzioni di cavo USB)

Conformità alle direttive
EMC: Direttiva 2014/30/EU — EN 61326-1:2021 (ambienti industriali); EN 61000-6-4:2007+A1:2011; EN 55011:2016+A11:2020 (Classe B)
Protezione contro le esplosioni: Direttiva 2014/34/EU — EN IEC 60079-0:2018; EN 60079-11:2012
RoHS: Direttiva 2011/65/EU — EN IEC 63000:2018-12

Conformità
Classe di protezione: IP66 (con involucro)

Condizioni ambientali
Temperatura di esercizio: -20 ... 50 °C (-4 ... 122 °F)
Temperatura di stoccaggio: -20 ... 70 °C (-4 ... 158 °F)
Umidità relativa: max. 85 %, non condensante

Specifiche meccaniche
Materiali: Alluminio anodizzato; Acciaio inossidabile (opzione montaggio F1); Pellicola in poliestere
Massa: 1,2 kg (senza involucro)
Dimensioni complessive: 502 x 222 x 66 mm
Dimensioni ritaglio: 450 x 152 mm
Lunghezze cavo: 5 m / 2 m / 1 m

Dati per applicazione in aree pericolose
Certificato di esame UE-type: Zona 1/21 — BVS 07 ATEX E 163 X; Zona 2/22 — BVS 21 ATEX E 009 X
Marcatura:
Zona 1/21: II 2G Ex ib IIC T4 Gb; II 2D Ex ib IIIB T135°C Db
Zona 2/22: II 3G Ex ic IIC T4 Gc; II 3D Ex ic IIIB T135°C Dc

Omologazioni internazionali
Omologazione UL — Control Drawing: 116-0357E
Elencata UL: Class I Div 2, Gr A,B,C,D; T5; Class II Div 2, Gr F,G; T5; Class III; Class I Zone 2 Gr IIC T5; Class II Zone 22 Gr IIIB T85°C; Class III Zone 22 Gr IIIA T85°C
Certificato IECEx: IECEx BVS 08.0022X (Zona 1/21 e Zona 2/22)

Caratteristiche / specifiche tecniche

• Modello: EXTA4-*1-**-K4* (Generazione 2024)
• Tipo di prodotto: Tastiera Ex i con touchpad
• Interfaccia: USB
• Classe di protezione: IP66 (con involucro)
• Tastiera: 105 tasti a corsa corta; layout US/DE/FR
• Touchpad: capacitivo; risoluzione 10 Pts/mm x 10 Pts/mm; area attiva 66 x 50 mm
• Materiali: Alluminio anodizzato; opzione acciaio inossidabile; pellicola in poliestere
• Peso: 1,2 kg (senza involucro)
• Dimensioni: 502 x 222 x 66 mm; ritaglio: 450 x 152 mm
• Opzioni cavo: 5 m / 2 m / 1 m
• Temp. di funzionamento: -20 ... 50 °C; stoccaggio: -20 ... 70 °C
• Umidità relativa: max. 85 %, non condensante
• Certificazioni: ATEX, IECEx per Zona 1/21 & 2/22; UL per USA/Canada
