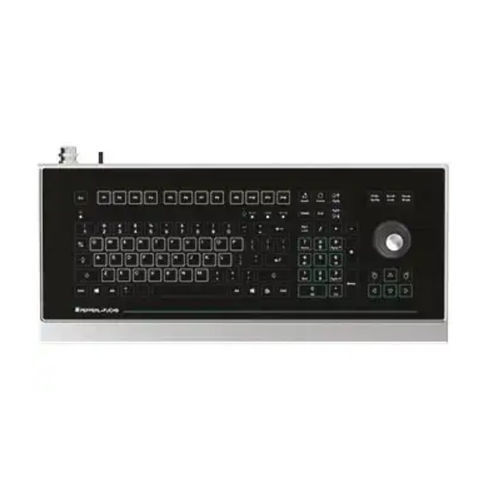

Tastiera ad incastro EXTA4-*1-**-K6*

a membrana105 tasticon joystick

Descrizione del prodotto
Tastiera Ex i compatta con joystick integrato per l'uso in aree pericolose. Modello EXTA4-*1-**-K6* (generazione 2024) offre una tastiera a membrana compatibile PC con 105 tasti a corsa breve e interfaccia USB per collegamento ai sistemi di controllo.

Vantaggi principali

• Grado di protezione: IP66 (involucro), IP65 (joystick)
• Materiali involucro: alluminio anodizzato; opzione acciaio inossidabile (montaggio F1)
• Layout nazionali disponibili: US international, tedesco, francese
• 105 tasti a corsa breve adatti ad uso industriale
• Certificata per impiego nelle Zone 1/21 e 2/22
• Interfaccia USB con cavo fornito; UL elencata per USA e Canada

Specifiche generali
Tipo: Tastiera con joystick
Componenti compatibili: SK-PC-Z1D1-UU1-10-HS e SK-PC-D2-UU1-10-HS

Alimentazione
Tensione nominale: Ex i, alimentazione tramite linea dati

Indicatori / mezzi di comando
Tastiera: 105 tasti a corsa breve
Layout tastiera: US international, tedesco, francese

Interfaccia
Tipo di interfaccia: USB (con cavo USB)

Conformità direttive / Compatibilità elettromagnetica
EMC: EN 61326-1:2021 (luoghi industriali), EN 61000-6-4:2007+A1:2011, EN 55011:2016+A11:2020 (Classe B)

Protezione contro le esplosioni / Conformità direttive
Norme: EN IEC 60079-0:2018, EN 60079-11:2012

RoHS
Direttiva 2011/65/EU: EN IEC 63000:2018-12

Conformità
Grado di protezione: IP65 (con involucro)

Condizioni ambientali
Temperatura di esercizio: -20 … 50 °C (-4 … 122 °F)
Temperatura di stoccaggio: -20 … 70 °C (-4 … 158 °F)
Umidità relativa: max. 85 %, senza condensazione

Specifiche meccaniche
Materiale: alluminio anodizzato; acciaio inossidabile (opzione montaggio F1); pellicola in poliestere
Massa: 1,2 kg (senza involucro)
Dimensioni: 502 mm x 222 mm x 66 mm
Dimensioni di taglio: 450 mm x 152 mm
Lunghezze cavo: 5 m / 2 m / 1 m

Dati per applicazione in connessione con aree pericolose
Certificato UE di esame tipo:
Zona 1/21: BVS 07 ATEX E 163 X
Zona 2/22: BVS 21 ATEX E 009 X
Marcatura Zona 1/21: II 2G Ex ib IIC T4 Gb; II 2D Ex ib IIIB T135°C Db
Zona 2/22: II 3G Ex ic IIC T4 Gc; II 3D Ex ic IIIB T135°C Dc

Omologazioni internazionali
Disegno di controllo UL: 116-0357E
Omologato per: Class I Div 2, Gr A,B,C,D; T5; Class II Div 2; Gr F,G; T5; Class III; Class I Zone 2; Gr IIC; T5; Class II Zone 22; Gr IIIB; T85°C; Class III Zone 22; Gr IIIA; T85°C
IECEx: Zone 1/21 IECEx BVS 08.0022X; Zone 2/22 IECEx BVS 08.0022X

Specifiche tecniche

• Modello: EXTA4-*1-**-K6* (generazione 2024)
• Funzione: Tastiera Ex i con joystick, 105 tasti a corsa breve
• Interfaccia: USB (con cavo USB)
• Layout tastiera: US international, tedesco, francese
• Grado di protezione: IP66 (involucro) / IP65 (joystick)
• Involucro: alluminio anodizzato; opzione acciaio inossidabile (F1)
• Temperatura di esercizio: -20 … 50 °C
• Temperatura di stoccaggio: -20 … 70 °C
• Umidità relativa: max. 85 % senza condensazione
• Dimensioni (L x A x P): 502 x 222 x 66 mm
• Dimensioni di taglio: 450 x 152 mm
• Massa: 1,2 kg (senza involucro)
• Lunghezze cavo: 5 m / 2 m / 1 m
• Norme applicabili: EN IEC 60079-0, EN 60079-11, EN 61326-1, EN 61000-6-4, EN 55011, EN IEC 63000
• Omologazioni: ATEX, IECEx, UL (cULus / cURus)
