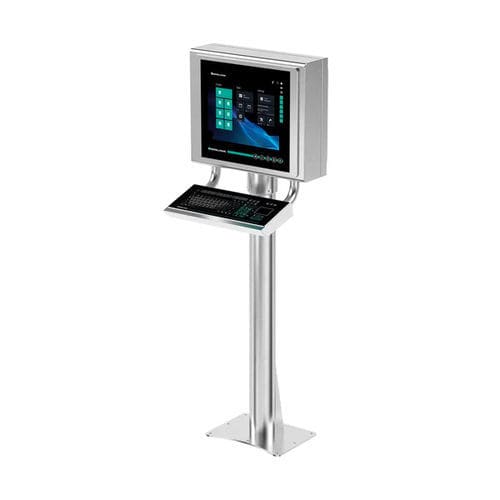

Monitor a tecnologia capacitiva proiettata RM-GXP1100-19S-*-T4*

con retroilluminazione a LEDLCDcon touch screen multitouch

Panoramica del prodotto
VisuNet GXP Remote Monitor Zona 1/21 (generazione 2024) progettato come postazione operatore thin‑client. Struttura modulare per una facile manutenzione in campo; certificato per aree pericolose con protezione IP66.

Vantaggi principali

• Schermo 19 in (48,26 cm), 1280 x 1024 (SXGA)
• Soluzione thin‑client con firmware VisuNet RM Shell
• Design modulare e leggero per agevolare la manutenzione
• Opzioni di montaggio a filo o con cornice
• Protezione IP66 per componenti e sistema completo
• Certificato ATEX e IECEx Zona 1/21

Dati tecnici
Specifiche generali:
Tipo: Remote Monitor

Hardware:
Processore: Intel® Atom Elkhart Lake x6211E
RAM: 4 GB
Memoria di massa: 64 GByte eMMC

Alimentazione:
AC: 115/230 V AC, 0,4 ... 0,7 A, 50/60 Hz
DC: 18 ... 36 V DC, 1,5 ... 3 A

Display:
Tipo: LCD con retroilluminazione LED
Dimensione: 48,26 cm (19 in)
Risoluzione: 1280 x 1024 (SXGA), rapporto 5:4
Profondità colore: 24 bit (16,7 M)
Contrasto: 1000:1
Luminosità: 450 cd/m2 (tipica)
Angolo di visione: 170° orizzontale, 160° verticale
Vita retroilluminazione: 50.000 h (emivita tipica a 25 °C)

Dispositivi di input:
Touch screen: opzionale projective capacitive; multi‑touch 10 dita, compatibile con guanti
Tastiera: tastiera a membrana; varie opzioni di puntamento disponibili

Interfacce:
Standard: 1 x Ethernet 100/1000BASE‑TX (Ex e) o 1 x fibra 1000BASE‑SX (multimodo) o 1 x fibra 1000BASE‑LX (singlemode), 1 x USB 2.0 (Ex e; servizio), 2 x USB 1.1 (Ex i; per tastiera/mouse), 1 x ingresso alimentazione DC o AC (via PSU)
Opzionale: interfacce per lettori barcode cablati 1‑D/2‑D (Ex i); RS‑232 con alimentazione (Ex i); RS‑232 (Ex e); RS‑485 (Ex e); Ethernet aggiuntivo 100/1000Base‑TX (Ex e); Bluetooth v4.0 (fino a 30 m in campo aperto, +8 dBm, 2,402–2,48 GHz)

Conformità alle direttive:
EMC: Direttiva 2014/30/UE — EN 61326‑1:2013 (luoghi industriali) (prodotti non‑Bluetooth)
Radio: Direttiva 2014/53/UE — EN 301 328 V2.1.1; EN 301 489‑1 V2.1.1; EN 301 489‑17 V3.1.1 (prodotti Bluetooth)
RoHS: Direttiva 2011/65/UE — EN 50581:2012

Software:
Sistema operativo: VisuNet RM Shell 6 (basato su Windows® 10 IoT Enterprise LTSC 2021 x64)
Opzionale: IGEL OS 12 o IGEL OS 11 (basati su Linux, preinstallati senza licenza)

Condizioni ambientali:
Temperatura di esercizio: -20 ... 50 °C (-4 ... 122 °F)
Temperatura di stoccaggio: -20 ... 60 °C (-4 ... 140 °F)
Umidità relativa: 93% a 40 °C, non condensante (EN60068‑2‑78)
Quota di esercizio max.: 2000 m
Resistenza agli urti: 18 urti 15 g, 11 ms, tutti gli assi (IEC 60068‑2‑27)
Resistenza alle vibrazioni: 10 ... 150 Hz, ±0,075 mm, 1 g, 10 cicli per asse (EN60068‑2‑6)

Specifiche meccaniche:
Grado di protezione: IP66 (componenti e sistema completo con involucro)
Materiali: Interno: pannello: alluminio anodizzato (TCU, PSU), alluminio verniciato (DPU). Esterno: cornice e involucro: acciaio inox AISI 304 (1.4301), sabbiato, rugosità Ra ≈ 1,6 µm
Installazione: montaggio a filo (richiede kit di montaggio personalizzato); montaggio pannello in involucro di sistema con cornice; montaggio pannello in quadro con kit standard
Masse: pannello DC: 22 kg; pannello AC: 23 kg; involucro AG1: 19 kg
Dimensioni: pannello DC: 524 x 453 x 120 mm; pannello AC: 524 x 453 x 137 mm; pannello in AG1: 582 x 490 x 224 mm
Nota: * vedere targhetta: alternativa 2021, processore non selezionabile

Dati per l'impiego in aree a rischio di esplosione:
Certificato di esame UE: BVS 17 ATEX E 036 X
Marcatura: II 2G Ex eb q ib [ib] IIC T4 Gb; II 2D Ex tb [ib] IIIC T85°C Db
Direttiva: 2014/34/UE — EN 60079‑0:2012+A11:2013; EN 60079‑5:2015; EN 60079‑7:2015; EN 60079‑11:2012; EN 60079‑31:2014

Omologazioni internazionali:
IECEx: IECEx BVS 17.0029X
Marcatura IECEx: Ex eb q ib [ib] IIC T4 Gb; Ex tb [ib] IIIC T85°C Db
Norme: IEC 60079‑0:2011; IEC 60079‑5:2015; IEC 60079‑7:2015; IEC 60079‑11:2011; IEC 60079‑31:2013

Caratteristiche tecniche / specifiche

• Modello: RM‑GXP1100‑19S‑*-T4*
• Famiglia prodotto: VisuNet GXP Remote Monitor (RM)
• Processore: Intel® Atom Elkhart Lake x6211E
• RAM / memoria: 4 GB RAM / 64 GByte eMMC
• Display: 19" (48,26 cm), 1280 x 1024, 450 cd/m²
• Grado di protezione: IP66 (componenti e sistema)
• Protezione Ex: ATEX e IECEx per Zona 1/21
• Temperatura di esercizio: -20 ... 50 °C
• Peso: 19–23 kg a seconda della configurazione
• Alimentazione: AC 115/230 V o DC 18...36 V
