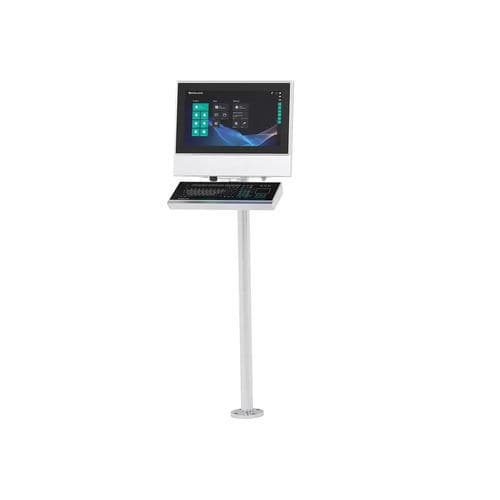

Monitor LCD VisuNet FLX

a cristalli liquidicon touch screencon touch screen multitouch

Prodotto
RM-320S-*A-* — Monitor remoto, sistema con cabinet (alias marketing: VisuNet FLX)

Descrizione
Sistema di monitor remoto con cabinet progettato per ambienti industriali, con architettura modulare, funzionamento thin client e integrazione RFID opzionale.

Vantaggi principali

• Design completamente modulare che consente la migrazione semplice dei singoli componenti
• Elevata flessibilità applicativa grazie a componenti base identici e configurabili
• Soluzione Thin Client (firmware VisuNet RM Shell)
• Certificazioni globali, incluse ATEX/IECEx, UL e CCC
• Lettore RFID20-* preinstallato opzionale

Specifiche generali
Tipo: Monitor remoto

Hardware
Processore: Intel® Celeron™ 3965U
RAM: A: 1x 4 GB DDR4-2133 (grado industriale); B: 1x 8 GB DDR4-2133 (grado industriale)
Memoria di massa: Interfaccia: 1x M.2 2242/2280 M Key, PCIe + SATA 3; Memoria: 64 GB M.2 SATA 3 (grado industriale)

Alimentazione
AC (A): 115/230 V a.c. (100 ... 240 V a.c.), max. 0,7 A, max. 70 W (vedere manuale Power Supply PS1000-A6-24.5 per connessioni)
DC (D): 20 ... 28 V d.c. / 2.8 A (SELV/PELV o classe 2) (vedere manuale VisuNet FLX Panel Mount per connessioni)

Indicatori / dispositivi di comando
Display
Tipo: LCD con retroilluminazione LED
Dimensione schermo: 54,61 cm (21,5 inch)
Risoluzione: 1920 x 1080 pixel (Full HD), rapporto 16:9
Profondità colore: 24 bit (16,7 M)
Rapporto di contrasto: Tipico: 22KT, 22GT: 1000:1; 22FC: 5000:1
Luminosità (opzioni configurabili): 22KT, 22GT: 250 cd/m2; 22FC: 300 cd/m2
Angolo di visuale: 22KT, 22GT: 178° in tutte le direzioni; 22FC: 170° orizzontale, 160° verticale
Durata retroilluminazione: 22GT: 30.000 ore; 22KT, 22FC: 50.000 ore

Dispositivi di input
Touch screen: Multi-touch a 10 dita, compatibile con guanti. Opzioni configurabili: 22KT, 22GT: touch capacitivo senza optical bonding; 22FC: touch capacitivo con optical bonding
Tastiera: Opzionale: tastiera a membrana con diverse opzioni di puntamento
Lettore RFID: Opzionale integrato nel cabinet VisuNet FLX; opzioni: TWN4 MultiTech 3 M LF HF o TWN4 MultiTech 3 LEGIC M LF HF

Interfacce
1 x DisplayPort 1.2 (DP++)
1 x mini DisplayPort 1.2 (DP++ con vite di bloccaggio mono)
1 x Audio Line-out
2 x porte USB Ex i preparate per tastiera intrinsecamente sicura Pepperl+Fuchs
2 x porte USB 3.1 Gen1 (5 Gbps)
1 x porta USB 2.0
2 x porte LAN (RJ45, 10/100/1000 Mbps)
2 x RS232/422/485 (configurabili via BIOS) con 5V/12V per alimentare periferiche (1 x DB9 maschio + 1 x RJ45)

Conformità direttive
Compatibilità elettromagnetica (prodotti non-RFID): Direttiva 2014/30/EU — EN 61000-6-4:2007; EN 61000-6-4:2007/A1:2011; EN 61326-1:2013
Protezione dalle esplosioni: Direttiva 2014/34/EU — EN IEC 60079-0:2018; EN IEC 60079-7:2015/A1:2018; EN 60079-11:2012; EN IEC 60079-31:2024
Radio e telecomunicazioni (prodotti RFID solo): Direttiva 2014/53/EU — EN 301489-1 V2.2.3:2019; EN 301489-3 V2.3.2:2023; EN 300 330 V2.1.1:2017; EN 61326-1:2013; EN 61000-6-4:2007; EN 61010-1:2010; EN 62479:2010; EN 62311:2008
RoHS: Direttiva 2011/65/EU — EN IEC 63000:2018

Software
Sistema operativo: VisuNet RM Shell 6 (basato su Windows® 10 IoT Enterprise LTSC 2021 x64)
Opzionali: IGEL OS 11 / IGEL OS 12 (Linux, senza licenza); ThinManager Ready

Condizioni ambientali
Temperatura di esercizio: 0 ... 40 °C (32 ... 104 °F)
Temperatura di stoccaggio: -20 ... 65 °C (-4 ... 149 °F)
Umidità relativa: max. 93% a 40 °C (non condensante) secondo EN60068-2-78
Condizioni climatiche: Raffreddamento passivo, nessuna parte rotante
Altitudine operativa: max. 2000 m
Resistenza agli urti: 18 urti 15 g, 11 ms su tutti gli assi, IEC 60068-2-27
Resistenza alle vibrazioni: 10 ... 150 Hz, +/- 0,075 mm, 1 g, 10 cicli per asse secondo EN60068-2-6

Specifiche meccaniche
Grado di protezione: IP66 (Type 4X con opzione RFID per uso interno solamente)
Materiale: Cabinet: acciaio inossidabile AISI304 (1.4301); Finitura superficiale: sabbiatura, rugosità tipica 0,8 µm
Installazione: Sistema con cabinet
Massa: circa 16 kg; circa 18 kg con alimentatore AC
Dimensioni: 577 mm x 466 mm x 233 mm

Omologazioni internazionali
UL: Approvazione UL OrdLoc; UL approval E223772; UL61010-1 Ed.3; UL 61010-2-201 Ed2; CAN/CSA C22.2 No 61010-1-12; CAN/CSA C22.2 No 61010-2-201; UL approval E492874 per circuiti non incendiari
ATEX: UL 22 ATEX 2481X; marcatura esemplificativa: II 3 G Ex ec [ic Gc] IIC T4 Gc / II 3 D Ex tc [ic Dc] IIIC T85°C Dc
IECEx: IECEx ULD 22.0019X; marcatura esemplificativa: Ex ec [ic Gc] IIC T4 Gc / Ex tc [ic Dc] IIIC T85°C Dc
CCC: Certificato 2024322309005748

Specifiche tecniche

• Modello: RM-320S-*A-*
• Marca: Pepperl+Fuchs (famiglia VisuNet FLX)
• Processore: Intel® Celeron™ 3965U
• Opzioni RAM: 4 GB o 8 GB DDR4 industriale
• Memoria: 64 GB M.2 SATA 3; slot M.2 (PCIe + SATA 3)
• Display: 54,61 cm (21,5 inch), Full HD 1920 x 1080, LCD con retroilluminazione LED
• Touch: Multi-touch 10 dita, compatibile con guanti (configurabile)
• Interfacce: DP, miniDP, uscita audio, USB multiple (incl. Ex i), 2x LAN, RS232/422/485
• Alimentazione: AC (100–240 V a.c., max 70 W) o DC 20–28 V d.c. (2,8 A)
• Protezione: IP66 / Type 4X (con limitazione RFID per uso interno)
• Cabinet: Acciaio inossidabile AISI304
• Dimensioni (L x A x P): 577 x 466 x 233 mm
• Massa: ~16 kg (~18 kg con PSU AC)
• Temperatura esercizio: 0 a 40 °C; stoccaggio: -20 a 65 °C
• Omologazioni: UL, ATEX, IECEx, CCC e certificazioni internazionali
