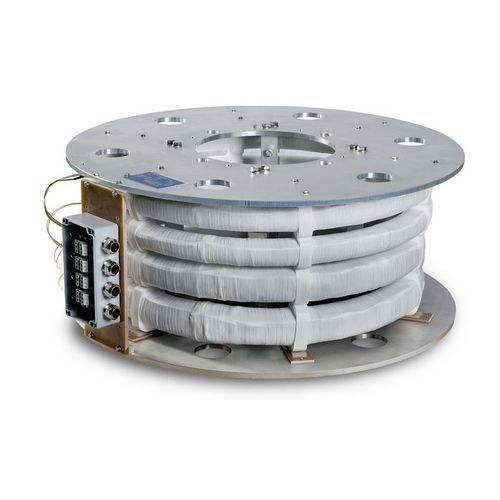

Trasformatore di corrente ALG

a seccodi protezionealta corrente

I trasformatori di alta corrente tipo ALG sono montati su boccole isolate del generatore. Trasformano correnti elevate fino a 50000 A in valori standardizzati per contatori, dispositivi di misura e protezione. I trasformatori di corrente tipo ALG sono utilizzati per l'installazione su condotti per correnti elevate per generatori. Trasformano correnti elevate fino a 50.000 A in valori equivalenti standardizzati per contatori, strumenti di misura e dispositivi di protezione. Le correnti elevate e le brevi distanze di fase dei generatori impongono ai trasformatori requisiti estremi in termini di temperatura e campi di disturbo. Per ottenere la precisione necessaria, vengono installati avvolgimenti di compensazione e i trasformatori sono progettati per resistere a temperature molto elevate. Il trasformatore ALG può essere dotato di un massimo di quattro avvolgimenti secondari. L'isolamento è montato all'interno del condotto stesso. Questo tipo può essere prodotto e testato in conformità a standard specifici. Sono possibili anche classi di protezione per il comportamento transitorio della trasmissione (TPY, TPZ). Le connessioni secondarie sono collocate in morsettiere separate. Il trasformatore ALG può essere fabbricato in modo da consentire l'installazione in zone 2 a rischio di esplosione, in conformità con il certificato ufficiale di prova del tipo. Caratteristiche - Dotato di avvolgimenti di compensazione per bloccare i campi interferenti - Progettato come trasformatore di corrente multipolare - Certificato ATEX per la categoria di esplosione Ex II 3G
