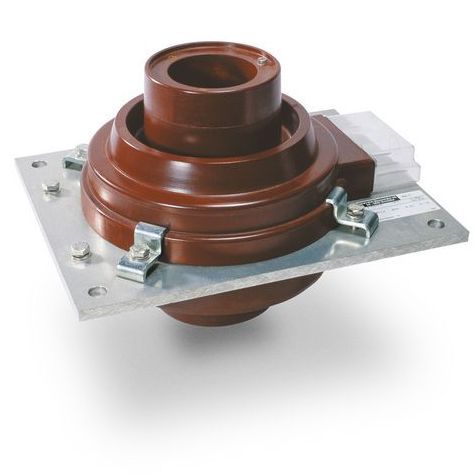

Trasformatore di corrente AKQ series

in resinaalta correntedi protezione

I trasformatori ad alta corrente tipo AKQ sono utilizzati in sistemi di sbarre con conduttori primari non isolati e sono progettati per un uso a lungo termine. I trasformatori di corrente del tipo AKQ sono solitamente utilizzati in installazioni con sistemi di sbarre aperte. Trasformano correnti elevate fino a 15.000 A in valori equivalenti standardizzati per contatori, apparecchiature di misura e dispositivi di protezione. I trasformatori di corrente AKQ sono disponibili per cinque diversi livelli di tensione: 7,2 kV, 12 kV, 17,5 kV, 24 kV e 36 kV. Per ogni livello di tensione sono possibili sei diversi diametri dei fori, ovvero sei diverse dimensioni costruttive. Le parti attive sono fuse in resina epossidica. A seconda delle esigenze, all'interno dell'involucro in resina epossidica del trasformatore di corrente possono essere inseriti fino a cinque nuclei reciprocamente isolati galvanicamente e utilizzati per fornire protezione o per compiti di misura. L'isolamento dalla tensione della sbarra è realizzato nella resina epossidica del trasformatore di corrente. Questo tipo di trasformatore soddisfa quindi tutte le condizioni di isolamento (valori nominali BIL o TE) per il relativo livello di tensione. L'interno del foro è dotato di un rivestimento elettroconduttivo che deve essere collegato al potenziale primario della sbarra e che garantisce il rispetto dei severi requisiti di resistenza all'isolamento e delle condizioni di scarica parziale. Per l'installazione nell'impianto viene fornita una piastra di montaggio con fori adeguati. Se il trasformatore di corrente AKQ deve essere installato in piastre di montaggio o aperture a parete personalizzate, questo tipo può anche essere fornito solo con morsetti e senza piastra.
