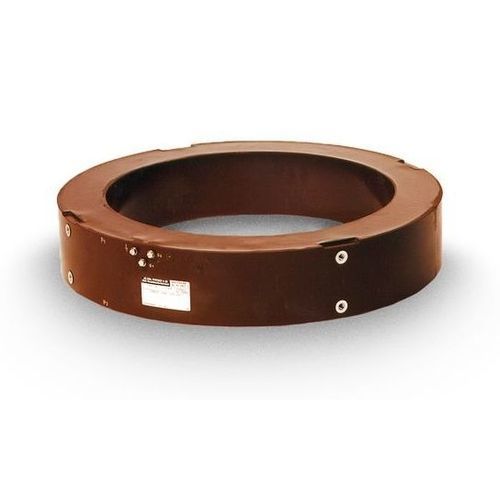

Trasformatore di corrente AKA

in resinaIECdi protezione

I trasformatori di alta corrente tipo AKA sono utilizzati nei bus a fase isolata (IPB). Trasformano correnti elevate fino a 50000 A in valori standardizzati per contatori, dispositivi di misura e protezione. I trasformatori di corrente tipo AKA sono solitamente utilizzati in condotti incassati, i cosiddetti condotti per bus di fase isolati (IBP). I TA trasformano correnti elevate fino a 50.000 A in valori equivalenti standardizzati per contatori, apparecchiature di misura e dispositivi di protezione. Le centrali elettriche utilizzano condotti IPB tra il generatore da un lato e il trasformatore del generatore e le sue alimentazioni di servizio alla stazione dall'altro. I trasformatori di corrente AKA sono progettati per essere installati in questi sistemi. Il trasformatore di corrente è fissato in posizione all'interno dell'involucro. La distanza tra il diametro interno del trasformatore e il conduttore primario del condotto è determinata dalla tensione del sistema; l'isolamento viene realizzato con una distanza sufficiente tra il conduttore primario e il diametro interno del trasformatore. Le parti attive del trasformatore sono fuse in una resina epossidica appositamente progettata per resistere alle alte temperature. A seconda delle esigenze, è possibile montare fino a cinque nuclei di trasformatori di corrente reciprocamente isolati galvanicamente e utilizzati per fornire protezione o per compiti di misura. Poiché tutte le parti attive sono dimensionate e realizzate su ordinazione, possono essere prodotte in conformità a tutti gli standard internazionali, nazionali e specifici del cliente. Sono possibili anche classi di protezione per il comportamento transitorio della trasmissione (TPY, TPZ).
