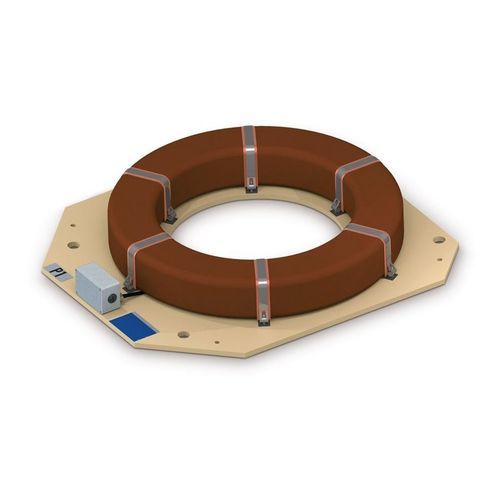

Trasformatore di corrente JK-GCT series

a seccoalta correntedi protezione

I trasformatori di alta corrente tipo JK-GCT sono montati su boccole isolate del generatore. Trasformano correnti elevate fino a 50000 A in valori standardizzati per contatori, dispositivi di misura e protezione. I trasformatori di corrente tipo JK-GCT sono utilizzati per l'installazione su condotti per correnti elevate per generatori. Trasformano correnti elevate fino a 50.000 A in valori equivalenti standardizzati per contatori, strumenti di misura e dispositivi di protezione. Le correnti elevate e le brevi distanze di fase dei generatori impongono ai trasformatori requisiti estremi in termini di temperatura e campi di disturbo. Per ottenere la precisione necessaria, vengono installati avvolgimenti di compensazione e i trasformatori sono progettati per resistere a temperature molto elevate. Questo tipo di trasformatori può essere prodotto e testato in conformità a standard specifici. Sono possibili anche classi di protezione per il comportamento transitorio della trasmissione (TPY, TPZ). Le connessioni secondarie sono collocate in morsettiere separate. Caratteristiche Dotati di avvolgimenti di compensazione per bloccare i campi di disturbo Applicazioni Il trasformatore di corrente JK-GCT può essere utilizzato per i condotti dei generatori.
