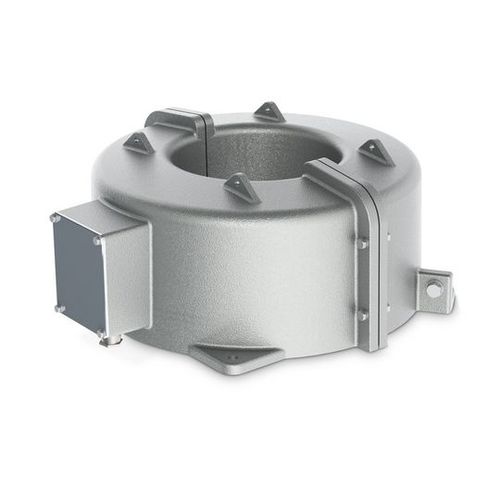

Trasformatore di corrente JK-G

incapsulatodi protezionechiuso

I trasformatori di corrente in cavo del tipo JK-G / JKS-G sono utilizzati in applicazioni esterne per sistemi a media o alta tensione. Vengono montati sul cavo ad alta o media tensione e trasformano correnti fino a 3000 A in valori standardizzati per contatori, misure e protezioni. Il cavo fornisce l'isolamento dall'alta tensione in questo tipo di trasformatore e rappresenta anche l'avvolgimento primario del trasformatore di corrente. Il trasformatore di corrente stesso è installato su un telaio o una traversa sopra il cavo. Le parti attive sono fuse in una resina poliuretanica protetta da un involucro di alluminio. I trasformatori di corrente a nucleo diviso si aprono e si chiudono con viti M8 situate sui lati. I terminali secondari sono inseriti in una morsettiera con zoccoli fusi M6. Il collegamento al circuito secondario può essere realizzato con capicorda di dimensioni adeguate. Tipo JK-G Il trasformatore di corrente tipo JK-G è un'unità singola. Sono possibili fino a 4 nuclei, a seconda del tipo. Il grado di protezione è IP 65. Per quanto riguarda l'installazione, è previsto solo il montaggio verticale con una deviazione di + / - 60° per motivi di affidabilità all'esterno. Tipo JKS-G Il trasformatore di corrente tipo JKS-G ha un nucleo diviso. Sono possibili al massimo due nuclei, a seconda della traduzione e della classe. Il grado di protezione è IP 53. Per quanto riguarda l'installazione, solo montaggio verticale con scostamento di + / - 30° per motivi di affidabilità all'esterno. Caratteristiche - Grado di protezione possibile fino a IP 65 (IP 53) - Adatto per un massimo di 4 (2) nuclei di trasformatori di corrente, a seconda del rapporto e della classe di appartenenza - 4 diversi diametri dei fori per trasformatori: 85 mm, 115 mm, 145 mm, 225 mm
