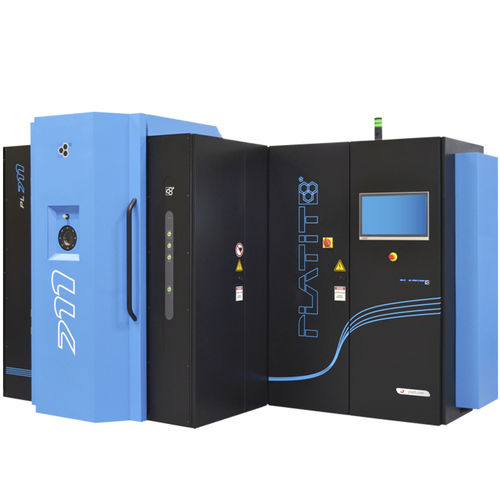

Spalmatrice per polverizzazione catodica PL711

ad alte prestazionimultistrato

PL711 Unità HiPIMS 3D Il PL711 è un'unità di rivestimento compatta SPUTTER basata sulla tecnologia HiPIMS. È dotato di due catodi Planar HiPIMS e consente la deposizione di nitruri selezionati e rivestimenti a base di carbonio utilizzando processi altamente produttivi. L'efficiente utilizzo del plasma si ottiene grazie ad un ulteriore booster, il modulo PLATIT 3D I rivestimenti del PL711 forniscono superfici straordinariamente lisce con un'alta densità, durezza ed eccellente adesione. 2 x catodo planare SPUTTER con tecnologia HiPIMS Modulo PA3D con anodo centrale per la messa a fuoco di un plasma tridimensionale denso ed omogeneo con un alto grado di ionizzazione nel carosello Tecnologie di acquaforte applicate: LGD® (Scarico laterale del bagliore) Incisione al plasma con argon, scarico del bagliore Incisione di ioni metallici (Ti, Cr) Tempi di carico e di ciclo: Volume massimo del rivestimento: 4 x ø 225 x H 800 [mm] Altezza massima del rivestimento con spessore di rivestimento definito: 550 mm Carico massimo: 250 kg 2 lotti/giorno per*: Utensili con gambo (2 μm): - - ø 10 x 55 [mm], - CrN, 540 pz., - 11 h Stampi e matrici (3 µm): fino a ø 225 x 140 [mm], - CrN, - 16 pezzi, - 10 h Parti scorrevoli (3 µm) - - 25 x 150 x 10 [mm], - DLC2, 96 pezzi, - 8 - 9 h * Tempi di ciclo medi per un tipico mix di rivestimento in un ambiente di produzione. Sistemi di caroselli modulari: 1 o 3 o 6 assi Software: Semplice utilizzo e manutenzione SmartSoftware di PLATIT (sistema PC e PLC) Moderno sistema di controllo con touch screen Registrazione dei dati e visualizzazione in tempo reale dei parametri di processo e del flusso Controllo di processo manuale e automatico Diagnostica e manutenzione a distanza Dimensioni della macchina: Impronta: L 3450 x P 2250 x H 2350 [mm]
