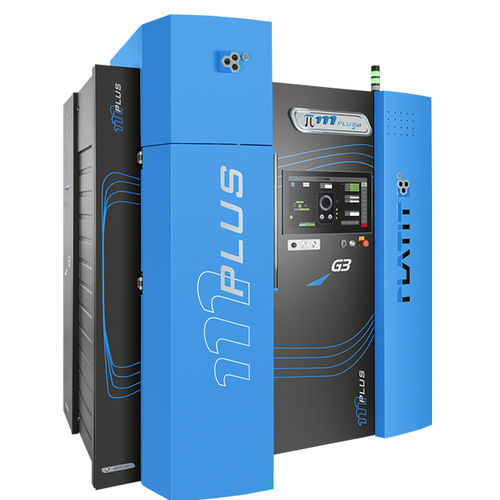

Pi111 Unità Smart Speed
Pi111 PLUS G3 è la 3a generazione di un'unità di rivestimento PVD compatta della PLATIT. Le sue caratteristiche principali sono i tempi di ciclo rapidi e la facilità d'uso ad un prezzo favorevole. Avendo 2 catodi rotanti, l'unità deposita i rivestimenti PLATIT Signature Coatings ad un alto livello di qualità. È la scelta ideale per i clienti che vogliono entrare nel mondo del rivestimento.
Tecnologie applicate:
2 x LARC® PLUS (catodo LATERALE rotante PLUS) per la deposizione di ARC
Vantaggi di LARC® PLUS rispetto a LARC®:
Migliore utilizzo del target (fino al 30 %)
Sistema di campo magnetico potenziato, quindi maggiore velocità di deposizione
Scambio rapido di catodi
Tecnologie di acquaforte applicate:
LGD® (Scarico laterale del bagliore)
Incisione al plasma con argon, scarico del bagliore
Incisione di ioni metallici (Ti, Cr)
Tempi di carico e di ciclo:
Volume massimo di rivestimento: ø 353 x H 498 [mm]
Altezza massima del rivestimento con spessore di rivestimento definito: 414 mm
Carico massimo: 160 kg
4 - 5 lotti/giorno per*:
Utensili a gambo (2 μm): ø 10 x 70 [mm], 288 pezzi, - 4,5 h
Inserti (3 μm): ø/□ 20/14 x 6 [mm], 1680 pz., - 5,5 h
Piani di cottura (4 μm): ø 80 x 180 [mm], 8 pezzi, - 7,0 h
Piani di cottura (4 μm): ø 75 x 180 [mm], 20 pezzi, - 7,0 h
* Tempi di ciclo medi per un tipico mix di rivestimento in un ambiente di produzione.
Sistemi di caroselli modulari: Carosello a doppia rotazione o sistema di cambio a tripla rotazione
Software:
Semplice utilizzo e manutenzione
SmartSoftware di PLATIT (sistema PC e PLC)
Moderno sistema di controllo con touch screen
Registrazione dei dati e visualizzazione in tempo reale dei parametri di processo e del flusso
Controllo di processo manuale e automatico
Diagnostica e manutenzione a distanza
Dimensioni della macchina:
Impronta: L 2000 x P 1550 x H 2250 [mm]
---
